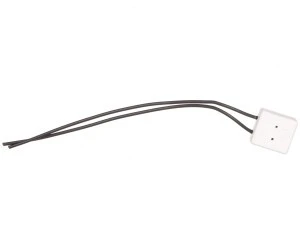

Rezystor terminujący Modbus 120 Ohm VW3A8306DRC
Rezystor terminujący Modbus 120 Ohm VW3A8306DRC to element przeznaczony do zakończenia magistrali Modbus/RS-485, montowany na zaciskach śrubowych; stosowany w rozdzielnicach i układach sterowania współpracujących z urządzeniami Schneider Electric.
Cechy techniczne
- Rezystancja: 120 Ω
- Pojemność: 1 nF
- Typ połączenia: zaciski śrubowe
- Masa: 0,2 kg
- Kompatybilność: urządzenia Masterpact NT/NW, Altivar (m.in. Altivar 31, 312), Altistart 48, Compact NSX, Lexium SD3, PowerPact
- Okres gwarancji: 18 miesięcy
- Informacja środowiskowa: Schneider Electric ogranicza stosowanie substancji zabronionych zgodnie z polityką RoHS i zaleca procedury recyklingu/utylizacji po zakończeniu eksploatacji
Zastosowanie produktu
- Zakończenie linii komunikacyjnej Modbus/RS-485 w instalacjach automatyki, panelach sterowniczych i rozdzielniach.
- Stosowanie w układach z przemiennikami częstotliwości i softstartami Schneider Electric (np. Altivar, Altistart) oraz w rozdzielnicach wyposażonych w urządzenia Masterpact i Compact NSX.
- Eliminacja zjawisk odbić sygnału na końcach magistrali, poprawa integralności komunikacji w sieciach wielopunktowych.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak prawidłowo zamontować rezystor terminujący Modbus VW3A8306DRC?
Rezystor terminujący Modbus VW3A8306DRC montuje się na fizycznym końcu magistrali Modbus/RS-485, łącząc go między przewodami A (B+) i B (B-) przy użyciu zacisków śrubowych. Na magistrali stosuje się zasadniczo pojedynczą terminację na końcu linii; przed pracami należy odłączyć zasilanie i przestrzegać zasad bezpieczeństwa instalacyjnego.
