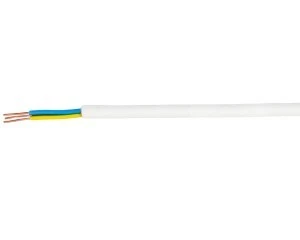

Przewód YDY 3x4 żo 450/750V /bębnowy/
Przewód YDY 3x4 żo 450/750 V przeznaczony do stałych instalacji energetycznych w obiektach budowlanych; typowy kabel z miedzianymi żyłami jednodrutowymi i izolacją PVC, stosowany w rozdziale energii i zasilaniu odbiorników w instalacjach wewnętrznych.
Cechy techniczne
- Liczba żył: 3; przekrój żyły: 4 mm2 (3 × 4 mm2), oznaczenie żo — obecna żyła ochronna
- Materiał przewodów: miedź (Cu), klasa żyły 1 — jednordutowa (jednodrutowy)
- Izolacja żył: PVC (polwinit); powłoka zewnętrzna: PVC; kolor powłoki: biały; identyfikacja żył: kolory
- Napięcie znamionowe: U0 = 450 V, U = 750 V
- Temperatura pracy żyły po ułożeniu: maks. 70°C; dopuszczalny zakres temperatury kabla ułożonego na stałe: od -40°C do 70°C
- Temperatura składowania i transportu: od -5°C do 40°C
- Reakcja na ogień: klasa Eca (zgodnie z wymaganiami EN 50575); nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2
- Brak powłoki ołowianej, brak ekranu; przewód nie jest bezhalogenowy i nie klasyfikuje się jako niskodymny
- Przybliżona średnica zewnętrzna: 12,6 mm; przybliżona masa: 223 kg/km
- Zgodność konstrukcyjna z normami wyrobów kablowych stosowanymi dla przewodów instalacyjnych (PN-EN 50525 i powiązane normy)
Zastosowanie produktu
- Stałe instalacje elektryczne w budynkach mieszkalnych i użyteczności publicznej — obwody zasilające gniazda, oświetlenie i rozdzielnice
- Układanie w suchych i wilgotnych pomieszczeniach, w ścianach, kanałach kablowych oraz w ziemi (zgodnie z instrukcjami montażowymi producenta)
- Stosować w instalacjach, gdzie wymagana jest żyła ochronna; montaż powinien wykonywać wykwalifikowany personel z zachowaniem zasad BHP i przepisów przeciwpożarowych
- Należy unikać uszkodzenia izolacji podczas układania oraz przestrzegać dopuszczalnych temperatur i zaleceń producenta dotyczących promieni gięcia i prowadzenia przewodu
