Przewód goły AFL‑6 70 (1x3,75Fe+6x3,75Al) /bębnowy/

Przewód goły AFL-6 70 (1x3,75Fe+6x3,75Al) /bębnowy/

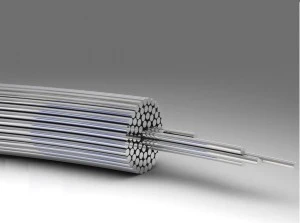

Przewód goły AFL-6 70 to stalowo‑aluminiowy przewód do napowietrznych linii elektroenergetycznych, zaprojektowany jako przewód fazowy łączący przewodność aluminiowej części roboczej z nośnością rdzenia stalowego. Stosowany w liniach przesyłu i dystrybucji energii na słupach zewnętrznych.

Cechy techniczne

• Znamionowy przekrój żyły: 70 mm2
• Konstrukcja: 1×3,75 Fe (rdzeń stalowy ocynkowany) + 6×3,75 Al (druty aluminiowe twarde)
• Materiał żyły: aluminium (druty twarde)
• Element nośny: stal ocynkowana
• Przybliżona średnica zewnętrzna: 11,3 mm
• Przybliżona masa: ~275 kg/km
• Powłoka zewnętrzna: brak (przewód goły)
• Wykonanie zgodne z typowymi normami dla przewodów stalowo‑aluminiowych stosowanych w liniach napowietrznych (m.in. ZN-96/MP-13-K12, PN-EN 50182, PN-IEC 1089); możliwość wykonania według innych norm na życzenie

Zastosowanie produktu

• Napowietrzne linie elektroenergetyczne jako przewód fazowy w sieciach średniego i niskiego napięcia (dystrybucja i przesył)
• Montaż na izolatorach i przekładkach słupowych w warunkach zewnętrznych
• Aplikacje wymagające kombinacji przewodności aluminium i wytrzymałości mechanicznej rdzenia stalowego (odporność na obciążenia mechaniczne i warunki atmosferyczne)

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza zapis (1x3,75Fe+6x3,75Al)?
   Zapis wskazuje konfigurację splotu: jeden drut stalowy (Fe) o średnicy 3,75 mm tworzy rdzeń nośny, natomiast sześć drutów aluminiowych (Al) o średnicy 3,75 mm tworzy część przewodzącą. Stal zapewnia nośność mechaniczną, aluminium — przewodność elektryczną.
