Dane techniczne:
Podstawowe:
· Rodzaj kabla: Kabel teleinformatyczny
· Napięcie pracy: Nie określone
· Próba napięciowa: 700V AC
1000V DC
· Rezystancja izolacji: 5 GΩxkm
· Min. promień gięcia połączenia na stałe: 4 x Ø
Temperatura pracy:
· Instalacja na stałe: -30℃ do 70℃
Rezystancja pętli żył w torze (max): 188 Ω/km
Asymetria rezystancji w torze transmisyjnym: ≤ 2 %
Asymetria pojemności torów transmisyjnych względem ziemi przy 1 kHz: max 1600 pF/km
Impedancja falowa torów transmisyjnych:
do 100 MHz: 100 ± 15 Ω
od 100 do 250 MHz: 100 ± 18 Ω
Warunki układania:
· Kabel wnętrzowy
· Min. temperatura układania: -10℃
Odporność środowiskowa:
· Nierozprzestrzenianie płomienia na pojedynczym kablu
Konstrukcja kabla:
Podstawowe:
· Materiał żyły: żyły miedziane
· Budowa żył roboczych: Kl.1 (wg EN 60228, IEC 60228)
· Ekran: ekran foliowy
· Konstrukcja ośrodka: kabel parowany / trójki / czwórki
Zastosowanie:

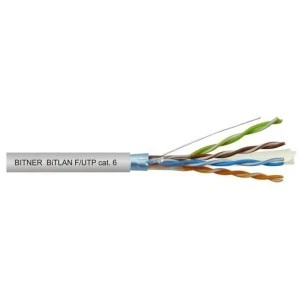

BiTLAN F/UTP cat. 6 przeznaczone są do pracy w sieciach komputerowych, w których
wykorzystywane jest pasmo częstotliwości do 350 MHz o przepustowości binarnej powyżej
1Gb/s. Kable przeznaczone są do transmisji danych, dźwięku i obrazu telewizyjnego.
Posiadają dodatkowy ekran wspólny i żyłę uziemiającą CuSn znajdującą się pod taśmą, które
chronią przed wpływem działania zewnętrznych pól elektromagnetycznych. Kable
przeznaczone są do układania na stałe w tzw. okablowanie strukturalne wewnątrz budynków
zgodnie ze standardem PN-EN 50173-1:2011, ISO/IEC 11801 2nd ed., ANSI/TIA 568-C.2, jak
również do zastosowania w sieciach przemysłowych narażonych na wpływ zewnętrznych
zakłóceń elektromagnetycznych. W miejscach o podwyższonych wymaganiach
przeciwpożarowych stosuje się kable z powłoką bezhalogenową LSOH,
nierozprzestrzeniającą płomienia o bardzo niskiej emisji dymów wg PN-EN 50268-2, IEC
61034-2 i o ograniczonym wydzielaniu gazów korozyjnych wg PN-EN 50267-2-3,
IEC 60754-2.
