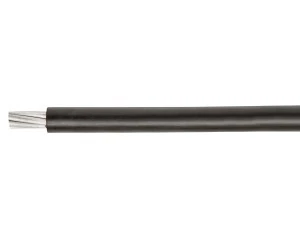

Przewód energetyczny samonośny AASXsn 1x70 20kV PAS /bębnowy/
Jednokablowy przewód samonośny AASXsn 1x70 przeznaczony do napowietrznych sieci średniego napięcia 20 kV; izolowany żyłą z aluminium z izolacją XLPE, stosowany jako przewód fazowy w liniach PAS na słupach i wspornikach.
Cechy techniczne
- Znamionowy przekrój żyły: 70 mm2 (oznaczenie produktu 1x70).
- Liczba żył: 1; materiał żyły: aluminium, wielodrutowy (klasa 2).
- Izolacja żyły: XLPE (polietylen usieciowany).
- Napięcie znamionowe U: 20 kV; napięcie znamionowe U0: 12 kV.
- Brak pancerza i powłoki ołowianej; brak elementów światłowodowych oraz zewnętrznej warstwy przewodzącej.
- Dopuszczalna temperatura pracy przy ułożeniu na stałe: od -30°C do +70°C; maksymalna temperatura żyły: 90°C.
- Brak uszczelnień promieniowych i wzdłużnych ekranu oraz żyły.
- Właściwości chemiczno-optyczne: nie jest klasyfikowany jako bezhalogenowy (EN 50267-2-2: Nie) ani niskodymny (EN 61034-2: Nie).
- Przybliżona średnica zewnętrzna: 14,7 mm; przybliżona masa: 284 kg/km.
Zastosowanie produktu
- Napowietrzne linie średniego napięcia 20 kV jako przewód fazowy w systemach PAS.
- Montaż na słupach i wspornikach z użyciem izolatorów i odpowiednich systemów podwieszenia przewodów.
- Instalacje zewnętrzne w zakresie temperaturowym -30°C ÷ +70°C przy stałym układaniu przewodu.
- Zastosowanie przez instalatorów i służby eksploatacyjne wyspecjalizowane w liniach średniego napięcia.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy przewód AASXsn 1x70 zawiera substancje wzbudzające szczególne obawy (SVHC)?
Producent informuje, że produkty kablowe nie zawierają SVHC w stężeniu powyżej 0,1% i prowadzi nadzór dostawców w zakresie zgodności z rozporządzeniem REACH.
- Czy montaż przewodu AASXsn 1x70 może wykonywać dowolna ekipa instalacyjna?
Montaż przewodu powinien wykonać wykwalifikowany personel przeszkolony w zakresie prac na sieciach średniego napięcia; produkt przeznaczony jest do instalacji przez specjalistów.
