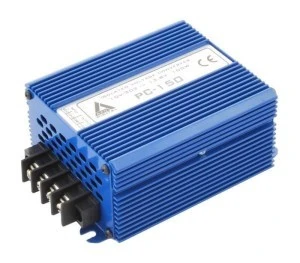

Przetwornica DC/DC AZO Digital PC-150-24V 150 W z izolacją galwaniczną
PC-150-24V to przetwornica napięcia DC/DC przeznaczona do stabilizacji zasilania w instalacjach, w których napięcie źródła zmienia się w zakresie 10–30 V DC. Na wyjściu zapewnia 24 V DC, a jej moc ciągła wynosi 150 W.
Wejście i wyjście są odseparowane galwanicznie. Urządzenie ma aluminiową obudowę, aktywne chłodzenie wentylatorem i sprawność 87%. Jest to produkt polski objęty 5-letnią gwarancją.
Najważniejsze cechy
- Typ DC/DC — urządzenie przetwarza napięcie stałe na stabilizowane napięcie stałe, nie na 230 V AC.
- Zakres wejściowy 10–30 V DC — umożliwia pracę ze źródłem, którego napięcie nie jest stabilne, o ile pozostaje w podanym zakresie.
- Wyjście 24 V DC i moc ciągła 150 W — parametry odbiornika muszą odpowiadać tym wartościom.
- Izolacja galwaniczna powyżej 0,5 kV RMS — zapewnia elektryczne odseparowanie strony wejściowej od wyjściowej.
- Aktywne chłodzenie — wbudowany wentylator wspiera odprowadzanie ciepła podczas pracy.
- Aluminiowa obudowa — urządzenie waży 500 g i ma wymiary 150 × 95 × 55 mm.
- Złącza M4 — przed montażem należy sprawdzić zgodność sposobu podłączenia z przygotowaną instalacją.
Zastosowanie przetwornicy PC-150-24V
Model służy do zasilania odbiorników wymagających stabilizowanego napięcia 24 V DC ze źródła prądu stałego o napięciu od 10 do 30 V. Pozwala utrzymać właściwe napięcie wyjściowe w instalacjach z niestabilnym zasilaniem wejściowym.
Nie jest to przetwornica DC/AC stosowana do uzyskania napięcia sieciowego 230 V. Przed zakupem należy potwierdzić, że zasilane urządzenie wymaga właśnie 24 V DC oraz mieści się w granicach mocy i prądu tego modelu.
Moc, prąd i parametry pracy w praktyce
Moc ciągła przetwornicy wynosi 150 W. Przy napięciu wejściowym 13,8 V prąd ciągły wynosi 6 A, a maksymalny prąd ciągły 7 A. Dla wejścia 24 V wartości te wynoszą odpowiednio 7 A i 8 A. Podczas doboru trzeba uwzględnić rzeczywiste napięcie źródła oraz zapotrzebowanie podłączonego odbiornika.
Sprawność urządzenia wynosi 87%, a pobór prądu bez obciążenia jest niższy niż 50 mA. Zakłócenia na wejściu i wyjściu pozostają poniżej 50 mV. Zakres temperatury pracy wynosi od -25 do 55°C.
Izolacja i zabezpieczenia
Izolacja galwaniczna między wejściem a wyjściem ma wartość powyżej 0,5 kV RMS. Przetwornica została wyposażona w elektroniczne zabezpieczenie przeciążeniowo-zwarciowe oraz zabezpieczenie termiczne z progiem 80°C.
Obudowa ma stopień ochrony IP21. Aktywne chłodzenie wymaga zachowania warunków umożliwiających pracę wentylatora i odprowadzanie ciepła. Miejsce montażu powinno również odpowiadać podanemu zakresowi temperatury oraz klasie ochronności urządzenia.
Co sprawdzić przed zakupem i montażem?
- czy źródło dostarcza napięcie stałe mieszczące się w zakresie 10–30 V DC,
- czy odbiornik wymaga stabilizowanego napięcia 24 V DC,
- czy jego zapotrzebowanie nie przekracza mocy ciągłej 150 W i właściwych limitów prądowych,
- czy złącza M4 są zgodne z przygotowanym sposobem podłączenia,
- czy dostępna przestrzeń odpowiada wymiarom urządzenia 150 × 95 × 55 mm,
- czy miejsce instalacji zapewnia warunki odpowiednie dla IP21, temperatury od -25 do 55°C i aktywnego chłodzenia.
Model można zweryfikować również po oznaczeniu PC-150-24V, numerze MPN AZO00D1086 lub kodzie EAN 5905279203587.
Najczęstsze pytania
Czy przetwornica zapewnia na wyjściu 230 V?
Nie. Jest to model DC/DC z wyjściem 24 V DC. Do uzyskania 230 V AC służą przetwornice innego typu.
Czy napięcie wejściowe musi mieć dokładnie jedną wartość?
Nie. Urządzenie przyjmuje napięcie od 10 do 30 V DC i stabilizuje je do 24 V DC. Źródło musi jednak pozostawać w określonym zakresie wejściowym.
Jak dobrać odbiornik do tej przetwornicy?
Odbiornik powinien być przeznaczony do zasilania 24 V DC, a jego zapotrzebowanie na moc i prąd musi mieścić się w parametrach PC-150-24V. Należy też sprawdzić sposób podłączenia do złączy M4.
