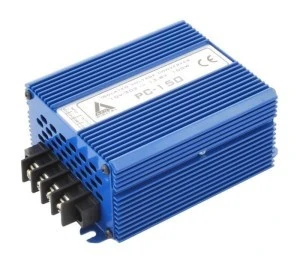

Przetwornica DC/DC PC-150-12V 150 W z izolacją galwaniczną
AZO Digital PC-150-12V przetwarza napięcie stałe z zakresu 10–30 V DC na stabilizowane 13,8 V DC. Moc ciągła 150 W pozwala zasilać odbiorniki pracujące z takim napięciem wyjściowym w instalacjach, w których napięcie źródła jest niestabilne.
Jest to przetwornica DC/DC — nie wytwarza napięcia 230 V AC. Wejście i wyjście są odseparowane galwanicznie, a za odprowadzanie ciepła odpowiada aktywne chłodzenie.
Najważniejsze cechy
- Szeroki zakres wejściowy 10–30 V DC — umożliwia pracę ze źródłem napięcia zmieniającym się w podanym przedziale.
- Wyjście 13,8 V DC — zapewnia stały poziom napięcia dla odpowiednio dobranego odbiornika.
- Moc ciągła 150 W — określa limit obciążenia, który należy uwzględnić przy doborze urządzenia.
- Izolacja galwaniczna powyżej 0,5 kV RMS — wejście i wyjście są odseparowane elektrycznie.
- Sprawność 85% oraz pobór prądu bez obciążenia poniżej 50 mA.
- Aktywne chłodzenie wentylatorem — wspiera odprowadzanie ciepła podczas pracy.
- Aluminiowa obudowa i stopień ochrony IP21 — parametry obudowy należy uwzględnić przy wyborze miejsca montażu.
- Zakres temperatury pracy od -25 do 55°C.
Prąd wyjściowy i jakość napięcia w praktyce
Dopuszczalny prąd zależy od napięcia wejściowego. Przy Uwe = 13,8 V prąd ciągły wynosi 8 A, a maksymalny prąd ciągły 10 A. Przy Uwe = 24 V wartości te wynoszą odpowiednio 10 A i 12 A. Podczas doboru obciążenia trzeba więc sprawdzić zarówno moc 150 W, jak i wartość prądu właściwą dla warunków zasilania.
Zakłócenia na wejściu i wyjściu wynoszą poniżej 50 mV. Parametr ten opisuje poziom zakłóceń napięcia podczas pracy przetwornicy.
Izolacja i zabezpieczenia
Izolacja galwaniczna wejścia od wyjścia przekracza 0,5 kV RMS. To istotna różnica względem przetwornic bez separacji galwanicznej i jeden z kluczowych parametrów przy doborze urządzenia do instalacji.
PC-150-12V ma elektroniczne zabezpieczenie przeciążeniowo-zwarciowe oraz zabezpieczenie termiczne z progiem 80°C. Układy te reagują na przeciążenie, zwarcie i nadmierny wzrost temperatury przetwornicy.
Obudowa, montaż i identyfikacja modelu
Urządzenie ma aluminiową obudowę o wymiarach 150 × 95 × 55 mm i waży 500 g. Do podłączenia służą złącza M4. Przed montażem należy zapewnić miejsce na obudowę, dostęp do wyprowadzeń oraz warunki odpowiednie dla aktywnego chłodzenia i klasy IP21.
Jest to produkt polski objęty 5-letnią gwarancją. Identyfikacja wersji: model PC-150-12V, MPN AZO00D1085, EAN 5905279203570.
Jak dobrać przetwornicę PC-150-12V?
- Sprawdź, czy źródło dostarcza napięcie stałe mieszczące się w zakresie 10–30 V DC.
- Upewnij się, że odbiornik wymaga napięcia 13,8 V DC, a nie 230 V AC.
- Porównaj zapotrzebowanie odbiornika z mocą ciągłą 150 W oraz właściwym limitem prądu.
- Zweryfikuj zgodność złączy M4 i zaplanuj miejsce na obudowę 150 × 95 × 55 mm.
- Uwzględnij temperaturę otoczenia, stopień ochrony IP21 i pracę wentylatora.
Ten model różni się od przetwornic 12/230 V: stabilizuje napięcie stałe do 13,8 V DC i nie służy do bezpośredniego zasilania urządzeń sieciowych 230 V.
Najczęstsze pytania
Czy PC-150-12V może zasilać urządzenia 230 V?
Nie. Jest to przetwornica DC/DC z wyjściem 13,8 V DC, a nie przetwornica DC/AC 230 V.
Którą wartość prądu należy uwzględnić?
Należy odnieść się do napięcia wejściowego instalacji. Dla Uwe = 13,8 V prąd ciągły wynosi 8 A, a dla Uwe = 24 V — 10 A. Dane obejmują też maksymalne wartości prądu ciągłego odpowiednio 10 A i 12 A.
Czy przetwornica ma separację wejścia od wyjścia?
Tak. Izolacja galwaniczna wejścia od wyjścia ma wartość powyżej 0,5 kV RMS.
