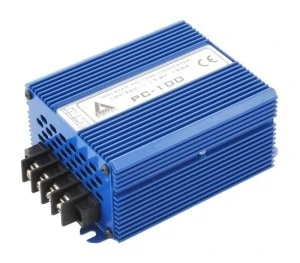

Przetwornica DC/DC PC-100-12V 100 W z izolacją galwaniczną
AZO Digital PC-100-12V to przetwornica DC/DC o mocy ciągłej 100 W. Przyjmuje napięcie wejściowe w zakresie 10–30 V DC i stabilizuje je do 13,8 V DC, dlatego jest przeznaczona do instalacji z niestabilnym źródłem napięcia, w których odbiornik wymaga stałego napięcia wyjściowego.
Wejście i wyjście są odseparowane galwanicznie na poziomie powyżej 0,5 kV RMS. Konstrukcja wykorzystuje aluminiową obudowę i chłodzenie pasywne. Jest to polski produkt objęty 5-letnią gwarancją.
Najważniejsze cechy
- Typ DC/DC – przetwornica pracuje między obwodami prądu stałego i nie wytwarza napięcia 230 V AC.
- Wejście 10–30 V DC – szeroki zakres pozwala stabilizować zmienne napięcie źródłowe mieszczące się w tych granicach.
- Wyjście 13,8 V DC – stała wartość wyjściowa ułatwia zasilanie odbiornika wymagającego takiego napięcia.
- Moc ciągła 100 W – określa podstawowy limit obciążenia uwzględniany podczas doboru.
- Izolacja galwaniczna wejścia i wyjścia powyżej 0,5 kV RMS – separuje oba obwody elektryczne.
- Zabezpieczenie przeciążeniowo-zwarciowe – elektroniczna ochrona reaguje na przeciążenie i zwarcie.
- Zabezpieczenie termiczne 80°C – dodatkowa ochrona związana z temperaturą pracy urządzenia.
- Chłodzenie pasywne – odprowadzanie ciepła odbywa się bez aktywnego wentylatora.
- Aluminiowa obudowa i stopień ochrony IP21 – parametry konstrukcji, które trzeba uwzględnić przy wyborze miejsca montażu.
Zastosowanie i różnica względem przetwornic 230 V
Model PC-100-12V służy do stabilizacji napięcia w instalacjach prądu stałego, gdy źródło pracuje w zakresie 10–30 V DC, a odbiornik wymaga 13,8 V DC. Nie jest to przetwornica DC/AC do zasilania urządzeń napięciem sieciowym 230 V.
Przed wyborem warto zwrócić uwagę na typ konwersji. W tej wersji zarówno wejście, jak i wyjście pracują z napięciem stałym. Inne typy urządzeń można sprawdzić w kategorii przetwornice napięcia.
Prąd, sprawność i zakłócenia w praktyce
Wartości prądu zależą od napięcia wejściowego. Prąd ciągły wynosi 6 A przy Uwe 13,8 V oraz 8 A przy Uwe 24 V. Maksymalny prąd ciągły określono odpowiednio jako 8 A przy Uwe 13,8 V i 10 A przy Uwe 24 V. Podczas doboru należy uwzględnić zarówno zapotrzebowanie odbiornika, jak i limit mocy ciągłej 100 W.
Sprawność przetwornicy wynosi 82%, a pobór prądu bez obciążenia pozostaje poniżej 50 mA. Zakłócenia na wejściu i wyjściu mają wartość poniżej 50 mV.
Zabezpieczenia i warunki pracy
Przetwornica ma elektroniczne zabezpieczenie przeciążeniowo-zwarciowe oraz zabezpieczenie termiczne ustawione na 80°C. Izolacja galwaniczna wejścia i wyjścia wynosi powyżej 0,5 kV RMS.
Zakres temperatury pracy wynosi od -25 do 55°C. Miejsce instalacji powinno odpowiadać stopniowi ochrony IP21 oraz pasywnemu sposobowi chłodzenia urządzenia.
Co sprawdzić przed zakupem?
- czy źródło dostarcza napięcie stałe mieszczące się w zakresie 10–30 V DC,
- czy odbiornik wymaga napięcia 13,8 V DC,
- czy jego zapotrzebowanie mieści się w mocy ciągłej 100 W i odpowiednim limicie prądu,
- czy złącza M4 są właściwe dla planowanego sposobu podłączenia,
- czy dostępne miejsce pomieści obudowę o wymiarach 130 × 95 × 55 mm,
- czy warunki pracy odpowiadają zakresowi temperatury oraz klasie IP21.
Masa urządzenia wynosi 400 g. Model można dodatkowo zweryfikować po oznaczeniu PC-100-12V, numerze katalogowym AZOD-00071, MPN AZO00D1083 lub kodzie EAN 5905279203556.
Najczęstsze pytania
Czy PC-100-12V może zasilać urządzenia wymagające 230 V?
Nie. Jest to przetwornica DC/DC z wyjściem 13,8 V DC, a nie model DC/AC wytwarzający napięcie 230 V.
Czy urządzenie wymaga wentylatora?
Przetwornica wykorzystuje chłodzenie pasywne. Nie zastosowano w niej aktywnego wentylatora.
Dlaczego przy doborze trzeba uwzględnić napięcie wejściowe?
Dopuszczalne wartości prądu podano oddzielnie dla wejścia 13,8 V i 24 V. Przed podłączeniem trzeba zestawić napięcie źródła, pobór odbiornika oraz limit mocy ciągłej 100 W.
