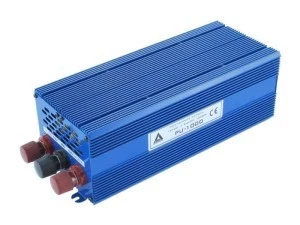

Przetwornica DC/DC PU-1000 10–20 V na 24 V o mocy 1000 W
AZO Digital PU-1000 służy do podwyższania napięcia w instalacjach prądu stałego: przyjmuje 10–20 V DC i zapewnia na wyjściu 24 V DC. Moc ciągła 1000 W oraz maksymalny ciągły prąd wyjściowy 54 A pozwalają dobrać model do wymagań zasilanego odbiornika.
Jest to przetwornica DC/DC, a nie model wytwarzający napięcie 230 V AC. Urządzenie ma aktywne chłodzenie, aluminiową obudowę i złącza M8. Produkt jest polski i objęty 5-letnią gwarancją.
Najważniejsze cechy PU-1000
- Zakres wejściowy 10–20 V DC – umożliwia współpracę z instalacją prądu stałego mieszczącą się w tym przedziale.
- Wyjście 24 V DC – przeznaczone do zasilania odbiorników wymagających takiego napięcia stałego.
- Moc ciągła 1000 W – określa dopuszczalne obciążenie podczas pracy ciągłej.
- Sprawność 92% – ogranicza udział energii traconej podczas konwersji napięcia.
- Aktywne chłodzenie wentylatorem – wspomaga odprowadzanie ciepła podczas pracy.
- Aluminiowa obudowa i stopień ochrony IP21 – parametry istotne przy wyborze miejsca montażu.
- Temperatura pracy od -25 do 55°C – wyznacza dopuszczalne warunki termiczne otoczenia.
- Złącza M8 – ich zgodność z instalacją należy sprawdzić przed zamówieniem.
Zastosowanie przetwornicy 10–20 V DC / 24 V DC
PU-1000 jest przeznaczona do instalacji, w których napięcie wejściowe mieści się w zakresie 10–20 V DC, natomiast odbiornik wymaga zasilania 24 V DC. Nie zmienia prądu stałego na przemienny i nie zastępuje przetwornicy 12/230 V.
Brak izolacji galwanicznej oznacza, że obwód wejściowy i wyjściowy nie są od siebie galwanicznie odseparowane. Wymaganie dotyczące separacji trzeba zweryfikować w dokumentacji podłączanego systemu.
Kluczowe parametry w praktyce
Pobór prądu bez obciążenia wynosi poniżej 120 mA. Zakłócenia na wejściu i wyjściu utrzymują się poniżej 50 mV. Przy doborze należy uwzględnić jednocześnie moc ciągłą 1000 W oraz podany maksymalny ciągły prąd wyjściowy 54 A.
Wymiary urządzenia wynoszą 270 × 109 × 96 mm (L × B × H), a masa 2,1 kg. Pozwala to przed zakupem sprawdzić ilość miejsca potrzebnego na obudowę i aktywne chłodzenie. Identyfikacja produktu: EAN 5905279203402, MPN AZO00D1063, numer katalogowy AZOD-00060.
Co sprawdzić przed zakupem i montażem?
- czy napięcie źródła przez cały czas mieści się w zakresie 10–20 V DC,
- czy odbiornik wymaga dokładnie 24 V DC,
- czy jego obciążenie nie przekracza parametrów mocy i prądu przetwornicy,
- czy instalacja jest zgodna ze złączami M8,
- czy dopuszczalne są brak izolacji galwanicznej i stopień ochrony IP21,
- czy miejsce montażu odpowiada wymiarom urządzenia i zakresowi temperatury pracy.
Jeśli potrzebny jest inny rodzaj konwersji, warto porównać pozostałe przetwornice napięcia, zwracając szczególną uwagę na rodzaj wejścia i wyjścia.
Zabezpieczenia i chłodzenie
Przetwornica ma elektroniczne zabezpieczenie przeciążeniowo-zwarciowe. Zastosowano także bezpieczniki 12 V o wartości 4 × 30 A. Zabezpieczenie wejścia zasilania oznaczono jako brak, dlatego sposób ochrony całej instalacji trzeba dobrać do jej wymagań.
Aktywne chłodzenie wykorzystuje wentylator. Podczas montażu należy uwzględnić przepływ powietrza wokół aluminiowej obudowy.
Najczęstsze pytania
Czy PU-1000 zapewnia napięcie 230 V AC?
Nie. Jest to przetwornica DC/DC z wyjściem 24 V DC, a nie przetwornica DC/AC 12/230 V.
Czy wejście i wyjście są odseparowane galwanicznie?
Nie, model PU-1000 nie ma izolacji galwanicznej.
Jak dobrać odbiornik do tej przetwornicy?
Należy sprawdzić wymagane napięcie 24 V DC, pobór mocy i prądu, rodzaj połączenia M8 oraz wymagania dotyczące separacji galwanicznej. Trzeba też potwierdzić, że źródło zasilania pracuje w zakresie 10–20 V DC.
