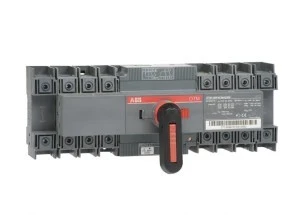

Przełącznik zasilania I-0-II 125A 4P z napędem silnikowym 100-230V AC/DC OTM125F4CMA230V
Motorowy przełącznik zmiany źródła zasilania OTM125F4CMA230V jest czterobiegunowym urządzeniem łączącym o pozycjach I-0-II, przeznaczonym do zdalnego i ręcznego przełączania obwodów głównych o znamionowym prądzie do 125 A. Stosowany w rozdzielnicach i panelach sterowniczych do przełączania między dwoma źródłami zasilania lub do izolacji obwodu.
Cechy techniczne
- Typ: motorowy przełącznik zmiany OTM125F4CMA230V (I-0-II), 4P
- Prąd znamionowy: do 125 A (klasa prądowa; dane dla AC-21A przy 380–415 V)
- Napięcie napędu/sterowania: 100–230 V AC/DC
- Stopień ochrony: IP20
- Wymiary: szer. 283 mm × wys. 100 mm × gł. 116 mm; masa: 1,86 kg
- Wyposażenie: uchwyt do ręcznego działania, zestaw śrub z nakrętkami i podkładkami dla zacisków, złącza męskie do obwodów sterujących
- Funkcje sterowania: tryb ręczny i zdalny, możliwość blokowania pozycji, sygnalizacja stanu i procedury resetowania elementów pomocniczych (zgodnie z instrukcją eksploatacji)
- Numer katalogowy: 1SCA120097R1001
Zastosowanie produktu
- Przełączanie źródeł zasilania (np. sieć/generator) w rozdzielnicach głównych i agregatach prądotwórczych
- Sterowanie i izolacja obwodów w instalacjach przemysłowych, obiektach użyteczności publicznej oraz centrach dystrybucyjnych
- Integracja z systemami automatyki i PLC do zdalnego przełączania za pośrednictwem obwodów sterujących 100–230 V AC/DC
- Zastosowania konserwacyjne i serwisowe wymagające bezpiecznej izolacji od źródeł zasilania oraz blokowania pozycji przełącznika
