UWAGA:
Podczas składania zamówienia prosimy o podanie w polu „Uwagi” następujących informacji:
- wymaganego przełożenia,
- wielkości kołnierza wejściowego,
- ewentualnego doboru akcesoriów dodatkowych (płatnych).
Brak tych danych może uniemożliwić realizację zamówienia.

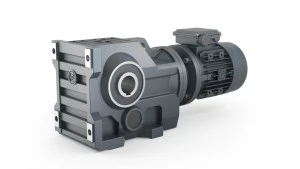

Reduktor Walcowo-Stożkowy WBHF – Seria IRON-G Motion®
Reduktor WBHF to nowoczesne, przemysłowe rozwiązanie napędowe o konstrukcji walcowo-stożkowej, należące do zaawansowanej technologicznie serii IRON-G Motion®. Wykonany w solidnej obudowie żeliwnej, zaprojektowany został z myślą o wysokiej sprawności, niezawodności i uniwersalnym zastosowaniu w napędach wymagających kątowego przeniesienia mocy.
Kluczowe cechy produktu:
- Wysoka sprawność energetyczna
- Reduktor WBHF cechuje się wyjątkowo niskimi stratami mocy – poniżej 4%, co zapewnia efektywną pracę całego układu napędowego i przekłada się na realne oszczędności w eksploatacji.
- Wysoka trwałość i niezawodność
- Precyzyjne, odporne na zużycie zazębienie oraz zamknięta, żeliwna obudowa gwarantują długą żywotność nawet w najbardziej wymagających warunkach pracy.
- Uniwersalność zastosowania
- Dzięki szerokiemu zakresowi konfiguracji, reduktor WBHF może być wykorzystywany zarówno jako napęd główny, jak i pomocniczy w różnorodnych aplikacjach przemysłowych – od maszyn roboczych po systemy transportowe.
Zakres przełożeń [i] dla każdej wielkości mechanicznej:
WBHF 33
5.36, 6.37, 6.80, 7.96, 8.91, 10.49, 12.14, 13.08, 15.32, 17.15, 20.19, 23.36, 24.99, 28.83, 29.96, 35.57, 37.97, 44.46, 49.79, 58.60, 67.80, 72.54, 83.69, 97.81, 106.38
WBHF 43
5.81, 6.58, 7.36, 8.10, 9.10, 10.56, 12.19, 13.72, 15.87, 16.86, 18.96, 21.81, 23.96, 25.59, 29.32, 31.30, 35.99, 39.61, 46.04, 48.95, 56.83, 63.30, 69.84, 75.20, 85.12, 90.86, 104.37, 121.48, 131.87
WBHF 53
6.57, 7.55, 8.37, 9.59, 10.63, 11.92, 13.55, 15.27, 17.54, 19.74, 24.05, 27.34, 30.28, 38.49, 44.32, 48.49, 57.42, 60.81, 76.56, 90.26, 102.88, 108.29, 123.85, 145.15
WBHF 63
7.28, 8.22, 9.14, 10.48, 11.73, 13.22, 15.29, 17.29, 20.84, 23.63, 26.81, 30.28, 35.19, 38.99, 45.16, 51.18, 58.34, 64.76, 70.46, 78.07, 88.97, 90.34, 113.56, 128.52, 144.79
WBHF 73
7.22, 8.29, 9.86, 12.31, 13.86, 16.00, 18.96, 20.84, 24.63, 28.41, 31.20, 36.52, 44.02, 49.16, 56.55, 63.00, 70.44, 79.34, 86.82, 102.71, 115.82, 135.28, 147.93, 164.34, 174.19, 192.18
WBHF 83
7.21, 8.40, 9.85, 11.85, 13.65, 16.46, 19.74, 22.91, 27.34, 31.28, 37.00, 42.33, 49.90, 57.17, 66.52, 73.30, 82.61, 90.96, 100.75, 112.41, 121.46, 143.47
WBHF 93
8.71, 9.94, 11.73, 13.64, 14.63, 17.15, 19.65, 22.63, 26.52, 30.62, 32.68, 36.30, 40.25, 47.90, 54.15, 62.70, 71.06, 82.11, 90.03, 110.35, 122.67, 136.35, 146.30
WBHF 103
8.69, 10.74, 12.74, 14.37, 17.00, 20.12, 23.91, 27.72, 30.66, 35.22, 39.90, 47.90, 54.15, 62.70, 71.06, 82.11, 90.03, 100.35, 112.67, 122.67, 136.35, 146.30
WBHF 123
8.68, 10.74, 12.74, 14.37, 17.00, 20.12, 23.91, 27.72, 30.66, 36.30, 40.25, 47.90, 54.15, 62.70, 71.06, 82.11, 90.03, 100.75, 110.35, 122.67, 136.35, 146.30
WBHF 153
12.55, 15.21, 18.37, 21.11, 24.18, 27.93, 32.75, 38.53, 42.51, 53.36, 64.04, 73.96, 88.00, 102.16, 122.29, 129.69, 144.59, 150.41
WBHF 163
17.34, 20.32, 24.52, 28.52, 32.25, 35.29, 41.57, 51.79, 60.30, 73.96, 87.86, 109.83, 134.99, 164.50
WBHF 183
17.18, 20.18, 24.18, 27.93, 32.75, 38.53, 42.51, 53.36, 64.04, 73.96, 88.00, 102.16, 112.60, 129.69, 144.59, 165.21, 179.86
Dane techniczne:
- Zakres momentów obrotowych: 10 Nm – 62 800 Nm
- Liczba wielkości mechanicznych: 12
- Stopnie przełożenia: 3
- Typ obudowy: żeliwna, zamknięta
- Typ przekładni: walcowo-stożkowa, kątowa
akcesoria dostępne za dodatkową opłatą:
- Kołnierze wyjściowe
- Wały wyjściowe:
- pełne (pojedyncze lub podwójne)
- drążone: standardowe, z pierścieniem zaciskowym, do osadzenia na czopie
- Ramię reakcyjne
- Blokada kierunku obrotu – szczególnie polecana do maszyn transportowych
Dostępne wersje wykonania:
- Reduktor WBHF można zamówić w jednej z dziesięciu konfiguracji montażowych, m.in.:
- Z wałem drążonym lub pełnym – w wersji na łapach
- Łapowo-kołnierzowy – z wałem drążonym lub pełnym
- Z wałem drążonym do montażu bezpośrednio na czopie maszyny
- Z wałem pełnym do osadzenia w tulei maszyny
- Z kołnierzem wyjściowym do zabudowy na korpusie maszyny
- Z ramieniem reakcyjnym
- Z wałem drążonym gładkim lub z pierścieniem zaciskowym
Produkcja i czas realizacji:
- Reduktory WBHF montowane są w naszym zakładzie w Toruniu (Polska)
- Standardowy termin realizacji: do 48 godzin
Gwarancja i serwis:
- Produkt objęty jest gwarancją producenta
- Oferujemy również serwis pogwarancyjny
Zastosowanie:
- Reduktory WBHF znajdują zastosowanie w wielu branżach przemysłowych, szczególnie tam, gdzie niezbędne jest kątowe przeniesienie ruchu i momentu obrotowego, w tym:
- w maszynach roboczych i technologicznych
- w systemach transportowych
- w urządzeniach z napędami głównymi i pomocniczymi
