UWAGA:
Podczas składania zamówienia prosimy o podanie w polu „Uwagi” następujących informacji:
- wymaganego przełożenia,
- wielkości kołnierza wejściowego.
Brak tych danych może uniemożliwić realizację zamówienia.

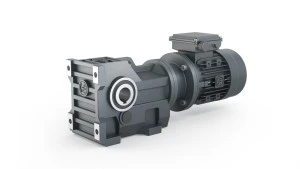

Reduktor Walcowo-Stożkowy WBHF – Seria IRON-G Motion®
Reduktor WBHF to nowoczesne, przemysłowe rozwiązanie napędowe o konstrukcji walcowo-stożkowej, należące do zaawansowanej technologicznie serii IRON-G Motion®. Wykonany w solidnej obudowie żeliwnej, zaprojektowany został z myślą o wysokiej sprawności, niezawodności i uniwersalnym zastosowaniu w napędach wymagających kątowego przeniesienia mocy.
Kluczowe cechy produktu:
- Wysoka sprawność energetyczna
- Reduktor WBHF cechuje się wyjątkowo niskimi stratami mocy – poniżej 4%, co zapewnia efektywną pracę całego układu napędowego i przekłada się na realne oszczędności w eksploatacji.
- Wysoka trwałość i niezawodność
- Precyzyjne, odporne na zużycie zazębienie oraz zamknięta, żeliwna obudowa gwarantują długą żywotność nawet w najbardziej wymagających warunkach pracy.
- Uniwersalność zastosowania
- Dzięki szerokiemu zakresowi konfiguracji, reduktor WBHF może być wykorzystywany zarówno jako napęd główny, jak i pomocniczy w różnorodnych aplikacjach przemysłowych – od maszyn roboczych po systemy transportowe.
Zakres przełożeń [i] dla każdej wielkości mechanicznej:
WBHF 33
5.36, 6.37, 6.80, 7.96, 8.91, 10.49, 12.14, 13.08, 15.32, 17.15, 20.19, 23.36, 24.99, 28.83, 29.96, 35.57, 37.97, 44.46, 49.79, 58.60, 67.80, 72.54, 83.69, 97.81, 106.38
Zakres kołnierzy przyłączeniowych:
P63B5
P71B5
P80B5
P90B5
P100B5
Dane techniczne:
- Zakres momentów obrotowych: 10 Nm – 62 800 Nm
- Liczba wielkości mechanicznych: 12
- Stopnie przełożenia: 3
- Typ obudowy: żeliwna, zamknięta
- Typ przekładni: walcowo-stożkowa, kątowa
akcesoria dostępne za dodatkową opłatą:
- Kołnierze wyjściowe
- Wały wyjściowe:
- pełne (pojedyncze lub podwójne)
- drążone: standardowe, z pierścieniem zaciskowym, do osadzenia na czopie
- Ramię reakcyjne
- Blokada kierunku obrotu – szczególnie polecana do maszyn transportowych
Dostępne wersje wykonania:
- Reduktor WBHF można zamówić w jednej z dziesięciu konfiguracji montażowych, m.in.:
- Z wałem drążonym lub pełnym – w wersji na łapach
- Łapowo-kołnierzowy – z wałem drążonym lub pełnym
- Z wałem drążonym do montażu bezpośrednio na czopie maszyny
- Z wałem pełnym do osadzenia w tulei maszyny
- Z kołnierzem wyjściowym do zabudowy na korpusie maszyny
- Z ramieniem reakcyjnym
- Z wałem drążonym gładkim lub z pierścieniem zaciskowym
Produkcja i czas realizacji:
- Reduktory WBHF montowane są w naszym zakładzie w Toruniu (Polska)
- Standardowy termin realizacji: do 48 godzin
Gwarancja i serwis:
- Produkt objęty jest gwarancją producenta
- Oferujemy również serwis pogwarancyjny
Zastosowanie:
- Reduktory WBHF znajdują zastosowanie w wielu branżach przemysłowych, szczególnie tam, gdzie niezbędne jest kątowe przeniesienie ruchu i momentu obrotowego, w tym:
- w maszynach roboczych i technologicznych
- w systemach transportowych
- w urządzeniach z napędami głównymi i pomocniczymi
