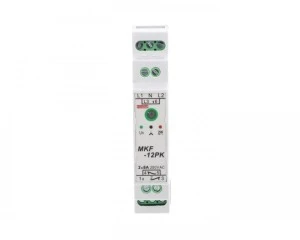

Przekaźnik zaniku, asymetrii i kolejności faz 2x1P 8A 250V TH35 MKF‑12PK

Czujnik zaniku fazy i kolejności faz MKF-12PK

Przekaźnik asymetrii napięciowej MKF-12PK posiada na wyjściu dwie pary styków przełącznych galwanicznie odseparowanych
o obciążalności 8A 250V AC każdy.
Przeznaczony jest do zabezpieczania silników trójfazowych (3 x 400V AC) o dowolnej mocy przed skutkami pracy przy przerwie obwodu
w jednym z przewodów zasilających (zanik fazy), przy spadku napięcia (asymetria napięć fazowych) oraz przy nieprawidłowej kolejności faz.

Zasada działania polega na pomiarze składowej symetrycznej zerowej napięcia zasilającego.

W przypadku zaniku jednej z faz lub obniżenia się jej napięcia
do około 175V na dłużej niż 3,5 s, przekaźnik MKF-12PK odłącza silnik.
Po ustaniu przyczyny zadziałania następuje ponowne samoczynne uruchomienie silnika.

W przypadku nieprawidłowej kolejności faz przekaźnik
MKF-12PK wyłącza silnik bezzwłocznie (w momencie uruchamiania silnik nie wykona żadnego obrotu).
Kontrola kolejności faz odbywa się od strony sieci trójfazowej.

Działanie przekaźnika sygnalizuje dioda LED, która świeci kolorem zielonym, gdy sieć jest prawidłowa.
Zanik świecenia tej diody świadczy o braku co najmniej jednej fazy lub spadku napięcia fazowego poniżej ok. 175V.
Zmiana koloru świecenia diody na czerwony świadczy o nieprawidłowej kolejności faz.

GWARANCJA 5 LAT

DANE TECHNICZNE

Zasilanie	3 x 400/230V 50Hz
Obciążalność wyjścia	8A 250V AC (dwie pary styków przełącznych galwanicznie odseparowanych)
Czas zadziałania	ok. 3,5 s (zanik fazy, obniżenie napięcia) bezzwłocznie (nieprawidłowa kolejność faz)
Czas powrotu	poniżej 1 s
Próg zadziałania	ok. 175V
Histereza	ok. 8V
Temperatura pracy	-25oC ÷ +40oC
Listwa zaciskowa	2,5 mm2, system windowy – nie niszczący końcówek przewodów
Obudowa	do montażu na szynie TH-35, wykonana z tworzywa samogasnącego
Wymiary obudowy	jeden moduł (17,5 mm)
Stopień ochrony	IP 20
