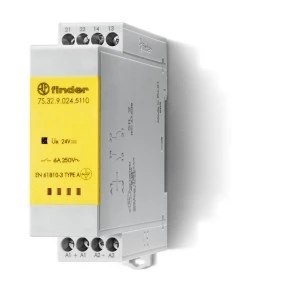

Przekaźnik z mechanicznie sprzężonymi zestykami serii 7S: 2 Z + 1 R 10 A 12 V DC
Przekaźnik serii 7S o mechanicznie sprzężonych zestykach przeznaczony do stosowania w aplikacjach przemysłowych wymagających separacji i logicznego przełączania sygnałów; konfiguracja styków 2 Z + 1 R oraz cewka 12 V DC umożliwiają sterowanie obwodami sygnałowymi i bezpieczeństwa.
Cechy techniczne
- Konfiguracja styków: 2 Z + 1 R (mechanicznie sprzężone zestykowe układy kontaktowe)
- Maksymalny prąd przełączalny: 10 A na styk
- Napięcie sterowania: 12 V DC (rodzaj napięcia: DC)
- Mechaniczne sprzężenie / forced-guidance: zapobiega równoczesnemu nieprawidłowemu stanie styków, wymagane w układach bezpieczeństwa
- Połączenie elektryczne: śrubowe; brak odłączalnych zacisków
- Pętlą sprzężenia zwrotnego: tak (opcje monitorowania stanu styków)
- Montaż: możliwość montażu na standardowej szynie DIN
- Wymiary (szer. × wys. × głęb.): 17,5 mm × 85 mm × 56,6 mm
- Przeznaczony do zastosowań związanych z bezpieczeństwem; poziom zapewnienia bezpieczeństwa (SIL) zgodnie z IEC 61508: 2
Zastosowanie produktu
- Sterowanie obwodami awaryjnego stopu i systemami bezpieczeństwa maszyn (gdzie wymagana jest forced-guidance)
- Monitoring i przełączanie sygnałów z wyłączników krańcowych i czujników położenia
- Sterowanie zaworami i elementami wykonawczymi w układach automatyki przemysłowej
- Aplikacje szaf sterowniczych i systemów rozdzielczych z montażem na szynie DIN
- Zastosowania wymagające niezawodnego monitoringu stanu styków (pętla sprzężenia zwrotnego) i zgodności z wymaganiami bezpieczeństwa funkcjonalnego
