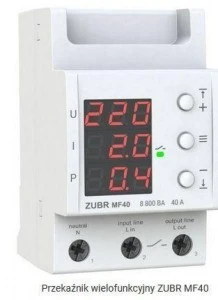

Przekaźnik wielofunkcyjny ZUBR MF40

Przekaźnik wielofunkcyjny ZUBR MF 40

• Zasilacz impulsowy zmniejsza pobór mocy samego przekaźnika.
• Dokładność pomiaru za pomocą algorytmu True RMS.
• Przechowywanie maksymalnych wartości prądu, mocy i krytycznego odchylenia napięcia w pamięci nieulotnej.
• Wbudowana ochrona termiczna.

Przekaźnik wielofunkcyjny ZUBR MF przeznaczony jest do zabezpieczania jednofazowej sieci elektroenergetycznej przed niedopuszczalnymi odchyleniami napięcia, a także przekroczeniami poboru prądu i mocy rzeczywistej. Dzięki niemu możesz ograniczyć rzeczywisty pobór mocy podłączonego sprzętu. Przekaźnik działa na zasadzie odcięcia: w przypadku przekroczenia ustawionych wartości wyłącza obciążenie.

Opóźnienie rozpoczęcia ładowania
Przekaźnik wznowi zasilanie obciążenia po ustawionym czasie, gdy minie stan awaryjny i ustabilizuje się napięcie w sieci. Czas opóźnienia ładowania można ustawić w zakresie od 3 do 600 sekund. W przypadku urządzeń wrażliwych na częste włączanie/wyłączanie (lodówki, klimatyzatory itp.) zalecamy ustawienie wartości opóźnienia na 120-180 sekund.

Możesz dostosować opóźnienie wyłączenia obciążenia, gdy pobór prądu i rzeczywista moc zostaną bezpiecznie przekroczone. Zakres czasu opóźnienia wynosi od 0 do 240 sekund.

Zasilanie napięciem zostanie uruchomione po czasie opóźnienia (zaświeci się zielona kontrolka).

Dokładność pomiaru napięcia i prądu

Przekaźnik zapewnia wysoki poziom dokładności pomiaru napięcia, prądu i mocy rzeczywistej za pomocą algorytmu True RMS. Można jednak dostosować wyświetlanie tych parametrów do swojego urządzenia sterującego.

Bezpieczeństwo
Obudowa urządzenia wykonana jest z niepalnego poliwęglanu. Przekaźnik wyposażony jest również w czujnik termiczny chroniący przed przegrzaniem.

Łatwa operacja
Wielofunkcyjny przekaźnik jest sterowany tylko trzema przyciskami. Przyciski górny i dolny służą do ustawienia odpowiednio górnego i dolnego limitu napięcia. Środkowy przycisk otwiera menu, w którym można ustawić maksymalny prąd i pobór mocy. W menu ustawia się czas zwłoki załączenia napięcia oraz czas odłączenia zasilania obciążenia w przypadku przekroczenia dopuszczalnych wartości prądu i mocy.

Przekaźnik przechowuje w pamięci nieulotnej krytyczne wartości napięcia, prądu i mocy rzeczywistej.

Wygodny montaż
Przekaźnik wielofunkcyjny montowany jest w rozdzielnicy na standardowej szynie DIN. Szerokość urządzenia to tylko 53 mm.

• Właściwości techniczne ZUBR MF 40
• Kategoria produktu: przekaźnik wielofunkcyjny
• Maksymalny prąd: 40 A
• Metoda instalacji: Szyna DIN
• Liczba faz: 1 godz. 230 V
• Ochrona termiczna: Tak
• Rodzaj pomiaru napięcia: TrueRMS
• Opóźnienie wyłączenia prof.: Tak
• Dolna granica napięcia: 120-210 V
• Górna granica napięcia: 220-280 V
• Nośność znamionowa: 8 800 VA
• Czas wyłączenia obciążenia przy redukcji napięcia: 176-210 V - 10 s, 164-176 V - 0,5 s, mniej niż 164 V - 0,04 s
• Czas wyłączenia obciążenia po przekroczeniu napięcia: więcej 264 V - 0,04 sek., 220-264 V - 0,5 sek.
• Główny limit prądu: 0,1-40 А
• Ograniczenie mocy czynnej: 0,1-8,8 kW
• Dokładność pomiaru prądu: 5-50 A ±0,1 A, 1-5 A ± 0,2 A, <1 A ± 0,3 A
• Znamionowa moc obciążenia: 40 А (maks. 50 А w 10 minut)
• Czas opóźnienia włączenia obciążenia: 3-600 sek
• Czas opóźnienia wyłączenia obciążenia: 0-240 sek
• Typ przepisu: spolaryzowane
• Napięcie zasilania: 100-420 V
• Przekrój przewodu: nie więcej niż 16 mm²
• Waga: 0,21 kg ±10 %
• Wymiary całkowite (szer. x wys. x gł.): 53 x 85 x 66 mm
• Liczba cykli pod obciążeniem, nie mniej niż: 10 000 cykli
• Liczba cykli bez obciążenia, nie mniej niż: 500 000 cykli
• Stopień ochrony: ІР20
• Pojemność, VA: 7 001 - 10 000
• W zestawie: przekaźnik, karta gwarancyjna, paszport techniczny, instrukcja, opakowanie
