Przekaźnik termiczny 5.7‑7.6A TF42‑7.6 1SAZ721201R1040

Przekaźnik termiczny 5.7-7.6A TF42-7.6 1SAZ721201R1040

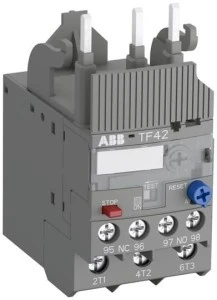

Przekaźnik termiczny TF42-7.6 1SAZ721201R1040 to przekaźnik przeciążeniowy przeznaczony do ochrony silników i obwodów pomocniczych w zakresie nastawy prądu 5,7–7,6 A. Produkt znajduje zastosowanie w układach rozruchowych i tablicach sterowniczych, zapewniając zabezpieczenie przed przeciążeniem oraz awarią fazy.

Cechy techniczne

• Zakres nastawy prądu: 5,7 … 7,6 A.
• Klasa wyzwalania: KLASA 10 (zadziałanie termiczne zgodne z wymaganiami dla zabezpieczeń silnikowych).
• Kontakty pomocnicze: 1 styk rozwierny (NC) — styk zadziałania; 1 styk zwierny (NO) — styk sygnalizacyjny; brak styków przełącznych.
• Opcje resetu: wybór między automatycznym a ręcznym resetem; mechanizm bezwyzwalający.
• Kompensacja temperatury zapewniająca stabilność nastawy prądowej w szerokim przedziale temperatury otoczenia.
• Sposób montażu: montaż bezpośredni; przyłącze obwodu głównego: połączenie śrubowe.
• Wymiary: szer. 45 mm, wys. 70,5 mm, gł. 88,3 mm; masa: 0,13 kg.
• Zakres temperatury pracy: -25 … +60 °C (stosować zgodnie z wymaganiami normy IEC/EN 60947-4-1).
• Funkcje ochronne: zabezpieczenie obwodu głównego i obwodów pomocniczych, ochrona przed przeciążeniem i warunkami asymetrii faz.
• Akcesoria: zestawy montażowe oraz cewki zdalnego resetu dostępne jako opcje montażowe.

Zastosowanie produktu

• Zabezpieczenie silników trójfazowych w układach DOL, układach gwiazda-trójkąt oraz sterownikach rozruchu.
• Wykorzystanie w rozdzielnicach i tablicach sterowniczych jako element przeciążeniowy obwodu głównego i pomocniczego.
• Stosowanie w automatyce przemysłowej: napędy pomp, wentylatorów, przenośników oraz innych aplikacjach zasilanych silnikami asynchronicznymi.
• Modernizacje i wymiany w istniejących układach sterowania, gdzie wymagany jest zakres nastawy 5,7–7,6 A oraz klasyczne przyłącze śrubowe.
• Uwaga bezpieczeństwa: niebezpieczne napięcie — przed pracami montażowymi odłączyć i zablokować zasilanie; montaż i prace serwisowe mogą wykonywać wyłącznie osoby posiadające uprawnienia elektrotechniczne.
