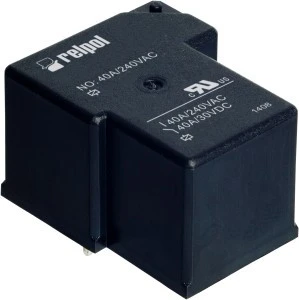

Przekaźnik przemysłowy do obwodów drukowanych wys. 20,5mm 1Z 40A 240V AC/ 40A 30V DC, 220V AC IP40 R40N-3021-25-5220 2614883
Monostabilny przekaźnik do montażu na płytce drukowanej z pojedynczym stykiem zwiernym (1Z), przeznaczony do przełączania prądów do 40 A przy napięciach 240 V AC oraz 30 V DC; cewka przystosowana do pracy w sieci AC 220 V (50/60 Hz).
Cechy techniczne
- Wymiary: wysokość 20,5 mm, szerokość 25,5 mm, głębokość 32,5 mm.
- Konfiguracja styków: 1 styk zwierny (1Z), brak styków rozwiernych i przełącznych.
- Zdolność przełączania: 40 A przy 240 V AC oraz 40 A przy 30 V DC.
- Znamionowe napięcie cewki: 220 V AC (50/60 Hz); zakres dopuszczalny 165–286 V AC.
- Tryb pracy napędu: monostabilny; polaryzacja napędu: niespolaryzowany.
- Rodzaj połączenia elektrycznego: końcówka lutownicza przeznaczona do montażu na PCB.
- Stopień ochrony: IP40.
Zastosowanie produktu
- Przełączanie obwodów mocy na płytkach drukowanych w urządzeniach przemysłowych i automatyce maszyn.
- Moduły sterujące silnikami, styki główne w systemach zasilania i układach przełączających obciążenia wysokoprądowe.
- Zastosowanie w układach zasilania rezerwowego oraz panelach rozdzielczych wymagających styków o wysokim prądzie.
- Element interfejsowy pomiędzy obwodami sterującymi a obwodami mocy na PCB.
- Montaż i eksploatacja powinny być wykonywane przez wykwalifikowany personel zgodnie ze specyfikacją producenta; przy pracach serwisowych odłączyć zasilanie i zgłosić usterki służbom technicznym.
- Przechowywać w oryginalnym opakowaniu z dala od źródeł ciepła i chemikaliów; nie modyfikować produktu i regularnie przeprowadzać kontrole wizualne.
