Przekaźnik przemysłowy do obwodów drukowanych wys. 20,5mm 1Z 30A 240V AC/ 30A 14V DC, 48V DC IP64 R30N-3021-85-1048 2614741

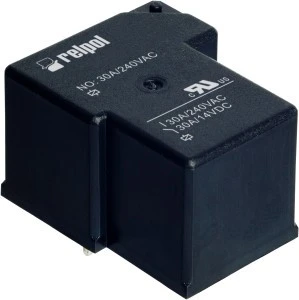

Przekaźnik układowy R30N-3021-85-1048 to bistabilny przekaźnik montowany na płytce drukowanej, wyposażony w pojedynczy styk zwierny 1Z o wysokiej zdolności przełączania. Przeznaczony do zastosowań przemysłowych wymagających trwałego przełączenia przy znamionowych prądach do 30 A.
Cechy techniczne
- Konfiguracja styków: 1Z (1 styk zwierny), brak styków rozwiernych i przełącznych
- Znamionowe prądy przełączania: 30 A przy 240 V AC; 30 A przy 14 V DC
- Rodzaj napędu: bistabilny (przekaźnik zatrzaskowy), napęd niespolaryzowany
- Znamionowe napięcie sterowania (DC): 48 V; zakres pracy: 36 ÷ 62,4 V DC
- Połączenie elektryczne: końcówka lutownicza (solder lug) do montażu na obwodzie drukowanym
- Wymiary (S × W × G): 25,5 mm × 20,5 mm × 32,5 mm
- Stopień ochrony: IP64 (ochrona przed pyłem i bryzgami wody)
- Typ napięcia sterowania: DC
- Zalecenia eksploatacyjne: instalacja i prace serwisowe wyłącznie przez osoby wykwalifikowane; stosować zgodnie ze specyfikacją producenta, regularnie kontrolować stan izolacji i połączeń, nie modyfikować obudowy ani układu, odłączyć zasilanie w przypadku nieprawidłowości
Zastosowanie produktu
- Sterowanie obwodami mocy i załączanie obciążeń DC/AC w urządzeniach przemysłowych
- Aplikacje z ograniczoną przestrzenią montażową na PCB wymagające wysokiego prądu przełączania
- Systemy automatyki, moduły I/O, zasilacze buforowe i urządzenia z napędem 48 V DC
- Zastosowania wymagające zabezpieczenia przed pyłem i bryzgami (IP64) przy montażu w zamkniętych obudowach
