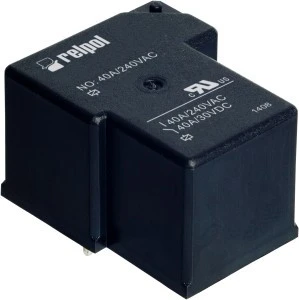

Przekaźnik przemysłowy do obwodów drukowanych wys. 20,5mm 1P 40A 240V AC/ 40A 30V DC, 12V AC IP64 R40N-3011-85-5012 2614831
Przekaźnik R40N-3011-85-5012 to kompaktowy przekaźnik elektromagnetyczny do montażu na obwodach drukowanych, zaprojektowany do przełączania obciążeń do 40 A w układach AC i DC. Urządzenie przeznaczone jest do zastosowań przemysłowych wymagających zwartego wykonania i ochrony przed pyłem i bryzgami wody (IP64).
Cechy techniczne
- Konfiguracja styków: 1 × styki przełączne (SPDT)
- Maksymalne obciążenie styków: 40 A przy 240 V AC; 40 A przy 30 V DC
- Napięcie sterowania: 12 V AC (50/60 Hz); zakres pracy 9 ÷ 15,6 V AC
- Polaryzacja napędu: niespolaryzowany; tryb przełączania: monostabilny
- Rodzaj połączenia elektrycznego: końcówka lutownicza (solder tail) do montażu na PCB
- Wymiary: szer. 25,5 mm × wys. 20,5 mm × gł. 32,5 mm
- Stopień ochrony: IP64 (ochrona przed pyłem i bryzgami wody)
- Liczba styków rozwiernych: 0; liczbA styków zwiernych: 0; liczbA styków przełącznych: 1
Zastosowanie produktu
- Sterowanie obwodami mocy na płytkach PCB w aparatach przemysłowych i rozdzielnicach
- Interfejsy do stykania obwodów zasilających w modułach sterujących i przetwarzających energię
- Zastosowania w automatykce przemysłowej, systemach grzewczych i zasilaczach, gdzie wymagane jest przełączanie prądów do 40 A
- Montaż na PCB: projektować ścieżki i otwory lutownicze zgodnie z wymiarami przekaźnika oraz uwzględnić odpowiednie chłodzenie i odprowadzenie ciepła
- Uwagi eksploatacyjne: montaż i konserwację wykonuje personel kwalifikowany; stosować zalecane osprzętowanie; przeprowadzać regularne kontrole wizualne; unikać modyfikacji mechanicznych i elektrycznych; przechowywać w oryginalnym opakowaniu i chronić przed bezpośrednim kontaktem z wodą.
