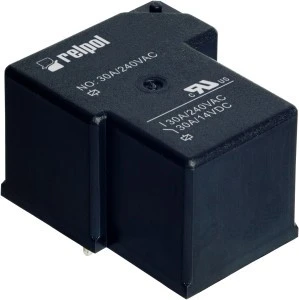

Przekaźnik przemysłowy do obwodów drukowanych wys. 20,5mm 1P 30A 240V AC/ 30A 14V DC, 48V DC IP64 R30N-3011-85-1048 2614730
Przekaźnik bistabilny do montażu na płytce drukowanej, jeden styk przełączny (1P), przeznaczony do przełączania obciążeń do 30 A przy 240 V AC oraz 30 A przy 14 V DC; cewka zasilana prądem stałym nominalnie 48 V DC (zakres 36–62,4 V).
Cechy techniczne
- Konstrukcja: bistabilny (podtrzymujący) napęd, polaryzacja napędu: niespolaryzowany.
- Rodzaj styku: pojedynczy styk przełączny (1 NO/NC konfiguracja przełączna: 1).
- Znamionowe parametry styków: 30 A przy 240 V AC; 30 A przy 14 V DC.
- Napięcie sterowania (cewka): znamionowe Us = 48 V DC; dopuszczalny zakres 36–62,4 V DC; rodzaj napięcia sterowania: DC.
- Połączenie elektryczne: końcówki przystosowane do lutowania na płytce drukowanej (solder pins).
- Wymiary: wysokość 20,5 mm, szerokość 25,5 mm, głębokość 32,5 mm.
- Stopień ochrony: IP64 (ochrona przed wnikaniem pyłu i ochlapaniem wodą).
- Liczba styków: rozwiernych 0, zwiernych 0, przełącznych 1.
Zastosowanie produktu
- Sterowanie obwodami pomocniczymi i obciążeniami mocy na płytce drukowanej w systemach automatyki przemysłowej.
- Zastosowania w urządzeniach telekomunikacyjnych i zasilaczach z napięciem sterowania około 48 V DC.
- Moduły przełączające w aparaturze sterowniczej, panelach operatora oraz rozdzielnicach, gdzie wymagany jest styk mocy 30 A.
- Instalacja wymaga montażu przez wykwalifikowany personel oraz stosowania się do instrukcji producenta dotyczącej warunków pracy, podłączeń i kontroli wizualnej przed eksploatacją.
