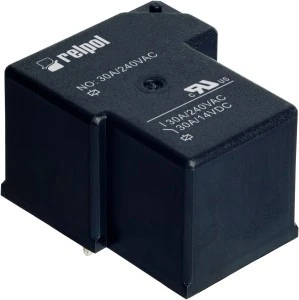

Przekaźnik przemysłowy do obwodów drukowanych wys. 20,5mm 1P 30A 240V AC/ 30A 14V DC, 110V DC IP40 R30N-3011-25-1110 2614777
Monostabilny przekaźnik do montażu na płytkach drukowanych przeznaczony do przełączania obciążeń do 30 A w układach 240 V AC oraz 14 V DC; stosowany w modułach sterowania przemysłowego i układach zasilania.
Cechy techniczne
- Wymiary: wysokość 20,5 mm, szerokość 25,5 mm, głębokość 32,5 mm.
- Konfiguracja styków: 1 styk przełączny (1P); brak oddzielnych styków rozwiernych i zwiernych.
- Znamionowa zdolność przełączania: 30 A przy 240 V AC oraz 30 A przy 14 V DC.
- Napęd: monostabilny, rodzaj napięcia sterowania DC, napięcie znamionowe cewki 110 V DC (zakres 82,5–143 V DC).
- Polaryzacja napędu: niespolaryzowany (możliwość podłączenia bez wskazanego kierunku biegunowości).
- Rodzaj połączenia elektrycznego: wyprowadzenia lutownicze (końcówki do montażu na PCB).
- Stopień ochrony: IP40 — ochrona przed ciałami stałymi o średnicy >1 mm, bez ochrony przed wilgocią.
- Przeznaczony do montażu na obwodach drukowanych w typowych warunkach środowiskowych zgodnych ze specyfikacją producenta.
Zastosowanie produktu
- Sterowanie obwodami mocy na płytkach drukowanych: przekaźnik nadaje się do łączenia i rozłączania obciążeń do 30 A w układach przemysłowych.
- Moduły automatyki i systemy zasilania, gdzie wymagane jest galwaniczne rozdzielenie sygnału sterującego od obwodu mocy.
- Aplikacje pracujące z napięciami 240 V AC oraz 14 V DC, w których istotna jest wysoka obciążalność styków i montaż bezpośrednio na PCB.
- Wskazówki instalacyjne: montaż i prace serwisowe powinny wykonywać osoby wykwalifikowane; stosować parametry znamionowe i zalecany osprzęt; zapewnić odpowiednią wentylację i suche warunki instalacji; unikać modyfikacji mechanicznych i elektrycznych oraz natychmiast odłączyć zasilanie w przypadku wykrycia awarii.
