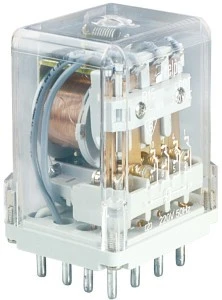

Przekaźnik przemysłowy 4P AgNi 10A/ 250V AC 24VDC R15-2014-23-1024 863812
Przekaźnik elektromagnetyczny R15-2014-23-1024 to czteropolowy (4P) element przełączający z stykami AgNi, przeznaczony do sterowania obciążeniami do 10 A przy 250 V AC. Jest to moduł do montażu z połączeniem wtykowym, stosowany w układach automatyki przemysłowej i rozdzielnicach sterowniczych.
Cechy techniczne
- Liczba styków: 4 styków przełącznych (4P) — konfiguracja odpowiednia dla rozdziału obwodów sterujących.
- Materiał styków: AgNi — zastosowanie do przełączania obciążeń o charakterze rezystancyjnym i częściowo indukcyjnym.
- Maksymalne parametry przełączania: 10 A przy 250 V AC (zgodnie z oznaczeniem produktu); dobierać zabezpieczenia i margines bezpieczeństwa zgodnie z charakterem obciążenia.
- Cewka sterująca: 24 V DC — rodzaj napięcia sterowania: DC; znamionowe napięcie sterowania do 24 V.
- Rodzaj połączenia elektrycznego: połączenie wtykowe — przekaźnik nie jest dostarczany jako kompletny z gniazdem (gniazdo sprzedawane osobno).
- Stopień ochrony: IP20 — przeznaczony do montażu w obudowach i rozdzielnicach zapewniających odpowiednią ochronę przed dostępem do styków.
- Wymiary: szerokość 42,5 mm, wysokość 54,5 mm, głębokość 35 mm — kompaktowy rozmiar do szyn montażowych i paneli sterowniczych.
- Cecha konstrukcyjna: brak odłączalnych zacisków i brak wymuszonego prowadzenia styku; montaż i podłączenie wymagają zastosowania kompatybilnego gniazda/uchwytu.
Zastosowanie produktu
- Sterowanie obwodami wykonawczymi w automatyce przemysłowej — przełączanie sygnałów i zasilania w granicach 10 A/250 V AC.
- Interfejsy między sterownikami PLC a urządzeniami wykonawczymi, gdzie wymagane jest galvaniczne oddzielenie obwodów sterujących od obciążeń.
- Panele sterownicze i rozdzielnice maszynowe — montaż w układach z połączeniem wtykowym oraz z wykorzystaniem gniazd i uchwytów serii R15.
- Aplikacje budowlane i HVAC do przełączania obwodów pomocniczych, sygnalizacji oraz zabezpieczeń przy zachowaniu parametrów znamionowych.
- Zalecenia instalacyjne: montaż i prace serwisowe wykonywać przez wykwalifikowany personel, stosować odpowiednie zabezpieczenia nadprądowe, odłączyć zasilanie w przypadku awarii oraz przeprowadzać regularne kontrole wizualne.
