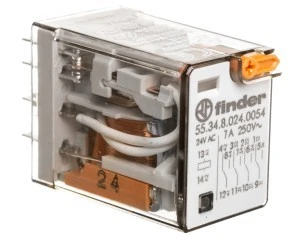

Przekaźnik przemysłowy 4P 7A 24V AC przycisk testujący mechaniczny wskaźnik zadziałania AgNi 55.34.8.024.0054
Miniaturowy przekaźnik przemysłowy serii 55 o czterech stykach przełącznych przeznaczony do zastosowań sterujących i sygnalizacyjnych; cewka AC 24 V, wyposażony w mechaniczny przycisk testowy oraz mechaniczny wskaźnik zadziałania.
Cechy techniczne
- Konfiguracja styków: 4 styki przełączne (4P), brak styków zwiernych/rozwiernych osobno — przełączalne zestawy kontaktów.
- Znamionny prąd obciążenia: 7 A (przekaźnik miniaturowy przystosowany do obciążeń do 7 A).
- Materiał styków: AgNi (srebro?nikiel) — wysoka odporność łukowa i trwałość przełączania.
- Cewka: zasilanie AC 24 V; zakres napięcia sterowania dla AC 50/60 Hz: 19,2–26,4 V.
- Tryb pracy: monostabilny; polaryzacja napędu: niespolaryzowany.
- Rodzaj połączenia elektrycznego: połączenie wtykowe płaskie (faston) ułatwiające montaż i wymianę.
- Wymiary obudowy: szerokość 20,7 mm × wysokość 35,8 mm × głębokość 20,7 mm — kompaktowa konstrukcja do instalacji w rozdzielnicach.
- Funkcje dodatkowe: mechaniczny przycisk testowy umożliwiający ręczne sprawdzenie działania oraz mechaniczny wskaźnik zadziałania dla szybkiej diagnostyki.
- Kompatybilność z gniazdami serii 94, co umożliwia montaż na szynie DIN lub integrację z gniazdami PCB zależnie od wersji gniazda.
Zastosowanie produktu
- Panele sterownicze i rozdzielnice automatyki przemysłowej do sterowania obwodami wykonawczymi i sygnałowymi.
- Systemy maszynowe i urządzenia produkcyjne wymagające szybkiej wymiany przekaźników dzięki połączeniom wtykowym.
- Aplikacje HVAC, oświetlenie i układy sterowania, gdzie wymagane są wielofunkcyjne styki przełączalne przy prądach do 7 A.
- Układy diagnostyczne i serwisowe korzystające z mechanicznego przycisku testowego oraz widocznego wskaźnika zadziałania.
