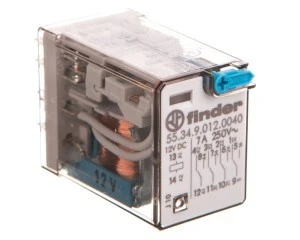

Przekaźnik przemysłowy 4P 7A 12V DC przycisk testujący mechaniczny wskaźnik zadziałania 55.34.9.012.0040
Przekaźnik przemysłowy serii 55 o 4 stykach przełącznych (4P) z cewką 12 V DC, wyposażony w mechaniczny przycisk testujący oraz mechaniczny wskaźnik zadziałania; przeznaczony do stosowania w układach sterowania, panelach kontrolnych i modułach automatyki przemysłowej.
Cechy techniczne
- Liczba styków: 4 styki przełączne (brak oddzielnych styków zwiernych/rozwiernych).
- Prąd znamionowy styków: 7 A (typowe zastosowania przemysłowe dla serii 55).
- Napięcie cewki: 12 V DC; zakres zadziałania 9,6–13,2 V DC.
- Polaryzacja napędu: niespolaryzowany (możliwość podłączenia w dowolnej polaryzacji w typowych instalacjach).
- Tryb pracy: monostabilny (powrót do stanu spoczynkowego po odłączeniu zasilania cewki).
- Połączenie elektryczne: połączenie wtykowe płaskie (Faston), przeznaczone do montażu w odpowiednich gniazdach.
- Wymiary: szer. 20,7 mm × wys. 37,2 mm × gł. 20,7 mm — kompaktowa obudowa do zabudowy modułowej.
- Funkcje mechaniczne: przycisk testujący umożliwiający manualną weryfikację pracy styków oraz mechaniczny wskaźnik zadziałania sygnalizujący stan przełączenia.
- Kompatybilność: zaprojektowany do pracy z gniazdami serii 94 oraz instalacji modułowych w szafach sterowniczych.
Zastosowanie produktu
- Układy sterowania maszyn — przełączanie obwodów pomocniczych i sygnalizacji.
- Panele rozdzielcze i moduły automatyki — instalacja w gniazdach na szynę DIN lub w obudowach modułowych.
- Systemy HVAC, systemy alarmowe i sterowanie oświetleniem — jako przekaźnik pomocniczy.
- Aplikacje wymagające ręcznego testu obwodów — wykorzystanie przycisku testującego do diagnostyki bez zmiany programu sterownika.
- Współpraca z gniazdami typu Faston i gniazdami serii 94 w instalacjach przemysłowych.
