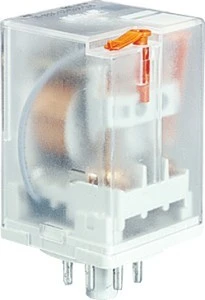

Przekaźnik przemysłowy 3P 10A 6V DC dioda przeciwprzep + LED, do gniazd wtykowych R15-2013-23-1006-WTLD 804379
Przekaźnik bistabilny 3P z prądem znamionowym 10 A, zaprojektowany do sterowania sygnałowego w układach automatyki przemysłowej; wyposażony w diodę przeciwprzepięciową i wskaźnik LED, montowany w gniazdach wtykowych R15-2013-23-1006-WTLD.
Cechy techniczne
- Konfiguracja styków: 3 styki przełączne (3P), rodzaj styku: pojedynczy.
- Prąd znamionowy: 10 A przy stykach przełącznych (złącza zgodne z właściwościami gniazda wtykowego).
- Napęd: DC, znamionowe napięcie sterowania Us = 6 V DC; zakres pracy 4,8–6,6 V DC.
- Tryb pracy napędu: bistabilny (przekaźnik zatrzaskowy, podtrzymuje stan po impulsie sterującym).
- Polaryzacja napędu: spolaryzowany (prawidłowe podłączenie biegunów wymagane ze względu na diodę i charakterystykę napędu).
- Wyposażenie: dioda przeciwprzepięciowa (tłumiąca), LED wskazujący stan cewki/położenie styków.
- Połączenie elektryczne: połączenie wtykowe, przeznaczony do montażu w kompatybilnym gnieździe wtykowym.
- Stopień ochrony: IP40 (ochrona przed ciałami stałymi o średnicy ?1 mm, brak ochrony przed wilgocią).
- Wymiary: szerokość 35 mm, wysokość 54,4 mm, głębokość 35 mm.
Zastosowanie i sposób użycia
- Stosowanie: sterowanie sygnałowe w szafach sterowniczych, układach automatyki, przekaźnikowych interfejsach wejść/wyjść oraz do przełączania obciążeń do 10 A.
- Montaż: wkładać wyłącznie do gniazd wtykowych R15-2013-23-1006-WTLD lub kompatybilnych; zapewnić prawidłowe połączenie wtykowe i zweryfikować polaryzację napięcia sterowania.
- Zasilanie: stosować napięcie sterowania DC w zakresie 4,8–6,6 V; nie przekraczać wartości znamionowych.
- Eksploatacja i konserwacja: prace instalacyjne i serwisowe wykonywać przez wykwalifikowany personel; unikać modyfikacji przekaźnika i instalacji; wykonywać okresowe kontrole wizualne.
- Bezpieczeństwo: przy podejrzeniu nieprawidłowego działania odłączyć zasilanie i zgłosić usterkę; przechowywać w suchym, czystym miejscu w oryginalnym opakowaniu.
