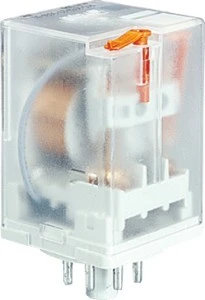

Przekaźnik przemysłowy 3P 10A 60V DC dioda przeciwprzep + LED, do gniazd wtykowych R15-2013-23-1060-WTLD 804613
Przekaźnik elektromagnetyczny trójpolowy przeznaczony do przełączania obwodów DC o znamionowym prądzie 10 A; wyposażony w diodę tłumiącą przepięcia oraz wskaźnik LED, montowany w gniazdach wtykowych R15-2013-23-1060-WTLD. Dedykowany do zastosowań w systemach automatyki przemysłowej i panelach sterowniczych z zasilaniem stałym.
- Znamionowe napięcie sterowania Us (DC): 60 V (zakres 48–66 V)
- Znamionowy prąd przełączalny: 10 A (przekaźnik 3P)
- Liczba styków przełącznych: 3 (trójpolowy); rodzaj styku: pojedynczy
- Tryb przełączania napędu: bistabilny (zatrzaskowy); polaryzacja napędu: spolaryzowany
- Wyposażenie: dioda tłumiąca przepięcia (dla obwodu cewki) oraz lampka LED sygnalizująca stan załączenia
- Rodzaj napięcia sterowania: DC; połączenie elektryczne: połączenie wtykowe (montaż w gnieździe R15-2013-23-1060-WTLD)
- Wymiary montażowe: szerokość 35 mm, wysokość 54,4 mm, głębokość 35 mm
- Stopień ochrony: IP40 (ochrona przed ciałami stałymi >1 mm)
- Zastosowanie w rozdzielnicach i panelach sterowniczych do przełączania obwodów DC — sterowanie napędami, zaworami, urządzeniami pomocniczymi
- Interfejsy przekaźnikowe w systemach automatyki przemysłowej i budynkowej wymagających sygnalizacji stanu (LED) i ochrony cewki przed przepięciami
- Montaż w gnieździe wtykowym R15-2013-23-1060-WTLD; umożliwia szybką wymianę oraz połączenia wtykowe w szafach sterowniczych
- Wskazówki eksploatacyjne: montaż i podłączenie wykonywać przez personel uprawniony; stosować się do specyfikacji napięciowej i prądowej; prowadzić okresowe kontrole wizualne; zapewnić odpowiednią wentylację i marginesy bezpieczeństwa; nie modyfikować urządzenia; w przypadku nieprawidłowego działania odłączyć zasilanie.
