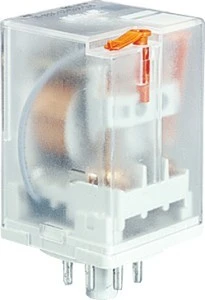

Przekaźnik przemysłowy 3P 10A 60V AC warystor ochronny, do gniazd wtykowych R15-2013-23-5060-WTV 804656
Przekaźnik bistabilny trójpolowy z zintegrowanym warystorem, przeznaczony do stosowania w gniazdach wtykowych serii R15. Urządzenie służy do sterowania obwodami niskonapięciowymi w instalacjach przemysłowych oraz zapewnia ochronę przeciwprzepięciową na wejściu sterowania.
Cechy techniczne
- Konfiguracja: 3P — trzy styki przełączne (pojedynczy styk w każdym z trzech torów).
- Znamionowy prąd przełączania: 10 A przy napięciu do 60 V AC.
- Znamionowe napięcie sterowania Us: 60 V AC; zakres 48–66 V AC dla 50 Hz i 60 Hz.
- Tryb przełączania: bistabilny (zatrzaskowy); polaryzacja napędu: spolaryzowany.
- Ochrona przeciwprzepięciowa: wbudowany warystor (warystor ochronny na torze sterowania).
- Połączenie elektryczne: połączenie wtykowe — montaż w dedykowanych gniazdach wtykowych R15.
- Stopień ochrony: IP40 — ochrona przed ciałami stałymi o średnicy >1 mm, brak ochrony przed wodą.
- Wymiary: szerokość 35 mm, wysokość 54,4 mm, głębokość 35 mm.
Pełne użycie produktu
- Sterowanie elementami wykonawczymi w systemach automatyki przemysłowej, gdzie wymagane są styki przełączne w konfiguracji 3P.
- Zastosowanie w modułowych szafach sterowniczych z gniazdami wtykowymi R15 — szybki montaż i wymiana przekaźników.
- Ochrona wejścia sterowania przed przepięciami transjentowymi dzięki zintegrowanemu warystorowi; stosować wewnątrz instalacji z odpowiednią ochroną przeciwporażeniową.
- Montaż, podłączenie i konserwacja muszą być wykonywane przez wykwalifikowany personel; urządzenie należy eksploatować zgodnie ze specyfikacją techniczną i regularnie kontrolować pod kątem uszkodzeń.
- W przypadku awarii odłączyć zasilanie i zgłosić problem służbom serwisowym; unikać pracy przy urządzeniu pod napięciem.
