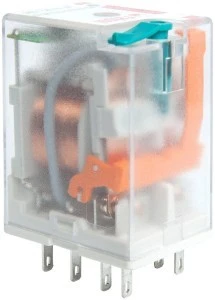

Przekaźnik przemysłowy 3P 10A 12V DC do gniazd wtykowych R3N-2013-23-1012-WTL 860681
Przekaźnik bistabilny 3P 10A o cewce 12 V DC przeznaczony do montażu w gniazdach wtykowych serii R3N; stosowany jako element przełączający obwody w systemach automatyki i sterowania przemysłowego.
Cechy techniczne
- Napięcie sterowania (Us): 12 V DC; dopuszczalny zakres 9,6–13,2 V DC.
- Tryb przełączania napędu: bistabilny (przekaźnik zatrzaskowy), spolaryzowany napęd cewki.
- Konfiguracja styków: 3 styki przełączne (3P), rodzaj styku: pojedynczy (single pole na każdy obwód); brak oddzielnych styków rozwiernych/zwiernych.
- Prąd znamionowy styków: 10 A (wartość użytkowa przy odpowiednim doborze obciążenia i warunków pracy).
- Rodzaj połączenia elektrycznego: połączenie wtykowe, kompatybilny z gniazdami R3N-2013-23-1012-WTL.
- Stopień ochrony: IP40 — przeznaczony do zastosowań wewnętrznych w osłoniętych rozdzielnicach.
- Wymiary: szerokość 21 mm, wysokość 35,5 mm, głębokość 27,4 mm.
- Rodzaj napięcia sterowania: DC.
Pełne użycie produktu
- Zastosowanie w układach automatyki przemysłowej jako przekaźnik interfejsowy do sterowników PLC, starterów i modułów wejść/wyjść.
- Stosowanie w obwodach przełączania obciążeń do 10 A: sterowanie silnikami pomocniczymi, stycznikami, oświetleniem i obwodami pomocniczymi.
- Wykorzystanie funkcji bistabilnej do realizacji stanów zatrzaskowych pamiętających ostatnie przełączenie po odłączeniu napięcia cewki.
- Montaż wyłącznie w dedykowanych gniazdach wtykowych serii R3N oraz z użyciem zalecanego osprzętu; zapewnić właściwe styki i połączenia.
- Warunki instalacji i eksploatacji: środowisko wewnętrzne, zabezpieczone przed wilgocią i substancjami chemicznymi (ze względu na IP40), dobra wentylacja, unikanie przegrzewania.
- Zalecenia bezpieczeństwa: instalacje i prace serwisowe wykonywać przez osoby z odpowiednimi uprawnieniami; stosować się do specyfikacji technicznej i aktualizacji producenta; odłączać zasilanie w przypadku awarii i nie dokonywać modyfikacji mechanicznych ani elektrycznych.
- Przechowywanie: oryginalne opakowanie, suche miejsce z dala od źródeł ciepła i substancji chemicznych.
