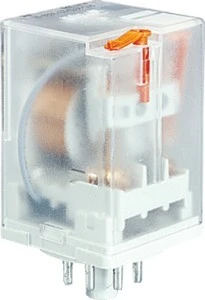

Przekaźnik przemysłowy 2P 10A 60V DC dioda LED, do gniazd wtykowych R15-2012-23-1060-WTL 804524
Dwubiegunowy przekaźnik bistabilny z diodą LED przeznaczony do montażu w gnieździe wtykowym R15-2012-23-1060-WTL; stosowany do przełączania obwodów DC o znamionowym prądzie 10 A i napięciu sterowania nominalnym 60 V DC.
Cechy techniczne
- Konfiguracja: 2P — dwa styki przełączne (dwa obwody przełączane niezależnie).
- Tryb przełączania: bistabilny (przekaźnik zatrzaskowy) z spolaryzowanym napędem.
- Znamionowe parametry: prąd styków 10 A przy napięciu obciążenia DC do 60 V.
- Napięcie sterowania Us (DC): zakres 48–66 V, napięcie znamionowe 60 V DC.
- Wskaźnik stanu: wbudowana dioda LED informująca o stanie cewki/pozycji.
- Połączenie elektryczne: połączenie wtykowe przeznaczone do gniazd R15-2012-23-1060-WTL.
- Stopień ochrony: IP40 — ochrona przed obiektami stałymi o średnicy >1 mm, bez ochrony przed wilgocią.
- Wymiary: szerokość 35 mm, wysokość 54,4 mm, głębokość 35 mm.
Zastosowanie i montaż
- Stosowanie w rozdzielnicach i panelach sterowniczych do załączania/wyłączania obwodów DC — np. zaworów elektromagnetycznych, elementów wykonawczych i oświetlenia DC.
- Integracja z modułowymi podstawami R15-2012-23-1060-WTL w aplikacjach przemysłowych wymagających montażu w gnieździe wtykowym.
- Montaż i prace instalacyjne powinny wykonywać wykwalifikowane osoby, z zachowaniem marginesu bezpieczeństwa parametrów i stosowaniem zalecanych osprzętów.
- Podczas uruchamiania i eksploatacji: zapewnić odpowiednie warunki temperaturowe i wentylację, natychmiast odłączyć przy nieprawidłowym działaniu oraz nie stosować modyfikacji mechanicznych ani elektrycznych.
- Przechowywanie w oryginalnym opakowaniu, w suchym miejscu, z dala od źródeł ciepła i substancji chemicznych; wykonywać regularne kontrole wizualne i wymieniać w przypadku uszkodzeń.
