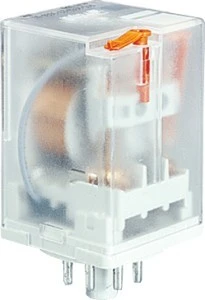

Przekaźnik przemysłowy 2P 10A 48V DC dioda przeciwprzepięciowa, do gniazd wtykowych R15-2012-23-1048-WTD 804530
Dwuobwodowy przekaźnik bistabilny z układem tłumienia przepięć (dioda), zaprojektowany do współpracy z gniazdami wtykowymi serii R15-2012-23-1048-WTD. Służy do przełączania obwodów DC w instalacjach przemysłowych i automatyce maszynowej.
Cechy techniczne
- Liczba styków przełącznych: 2 (2P), typ styku: pojedynczy obwód na biegun
- Znamionowy prąd styków: 10 A
- Napięcie sterowania (Us) dla DC: 48 V (zakres pracy 38,4–52,8 V)
- Polaryzacja napędu: spolaryzowany
- Tryb przełączania napędu: bistabilny (przekaźnik zatrzaskowy)
- Układ ochrony przeciwwypięciowej: dioda przeciwprzepięciowa w obwodzie napędu
- Rodzaj połączenia elektrycznego: połączenie wtykowe, kompatybilny z gniazdem R15-2012-23-1048-WTD 804530
- Stopień ochrony: IP40
- Wymiary (S×W×G): 35 × 54,4 × 35 mm
Pełne użycie produktu
- Sterowanie obwodami DC w automatyce maszynowej, systemach sterowania oraz układach logicznych wymagających bistabilnego przełączania.
- Zastosowanie w panelach rozdzielczych i kasetach sterowniczych przy wykorzystaniu dedykowanego gniazda wtykowego R15-2012-23-1048-WTD.
- Przełączanie zasilania akumulatorowego i obwodów pomocniczych przy napięciach zgodnych z zakresem sterowania.
- Montaż, podłączenie i obsługa powinny być wykonywane przez osoby wykwalifikowane; stosować się do specyfikacji technicznej i zaleceń producenta.
- W przypadku awarii natychmiast odłączyć urządzenie; unikać modyfikacji przekaźnika, zapewnić właściwe warunki pracy i wentylację oraz przeprowadzać regularne kontrole wizualne.
