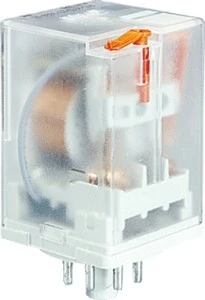

Przekaźnik przemysłowy 2P 10A 48V DC dioda LED, do gniazd wtykowych R15-2012-23-1048-WTL 804523
Przekaźnik bistabilny z cewką DC 48 V i wskaźnikiem LED przeznaczony do montażu w gniazdach wtykowych serii R15-2012-23-1048-WTL. Produkt służy do sterowania obwodami DC o obciążalności do 10 A oraz realizacji funkcji przełączających w układach automatyki przemysłowej.
Cechy techniczne
- Znamionowe napięcie sterowania (Us): 48 V DC; dopuszczalny zakres: 38,4–52,8 V
- Tryb przełączania napędu: bistabilny (przekaźnik zatrzaskowy)
- Polaryzacja napędu: spolaryzowany
- Rodzaj styku: pojedynczy; liczba styków przełącznych: 2
- Liczba styków rozwiernych: 0; liczba styków zwiernych: 0
- Znamionowy prąd przełączalny: 10 A
- Rodzaj połączenia elektrycznego: połączenie wtykowe; kompatybilne gniazdo: R15-2012-23-1048-WTL 804523
- Stopień ochrony: IP40 (stosować w obudowach zapewniających wymagane warunki środowiskowe)
- Wymiary (S×W×G): 35 × 54,4 × 35 mm
- Wskaźnik stanu: dioda LED sygnalizująca załączenie cewki
Pełne użycie produktu
- Sterowanie obwodami DC w szafach automatyki, panelach sterowniczych i maszynach przemysłowych.
- Realizacja funkcji przełączających dla obciążeń do 10 A: zawory elektromagnetyczne, styczniki pomocnicze, sygnalizacja i elementy wykonawcze.
- Zastosowanie w systemach wymagających zatrzaskowego (bistabilnego) przełączania oraz wizualnej sygnalizacji stanu cewki (LED).
- Montaż w gniazdach wtykowych R15-2012-23-1048-WTL; zalecane stosowanie zalecanego osprzętu i akcesoriów.
- Wskazówki instalacyjne i eksploatacyjne: montaż i prace serwisowe wykonywać przez wykwalifikowany personel; zapewnić margines bezpieczeństwa parametrów; zachować wymaganą wentylację i odstępy montażowe; w przypadku nieprawidłowości natychmiast odłączyć zasilanie.
- Przechowywanie i eksploatacja: przechowywać w suchym, czystym miejscu w oryginalnym opakowaniu; zabronione są modyfikacje mechaniczne lub elektryczne.
