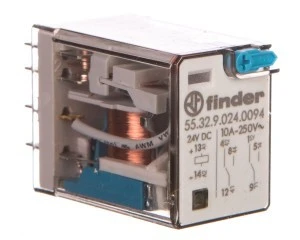

Przekaźnik przemysłowy 2P 10A 24V DC przycisk testujący LED mechaniczny wskaźnik zadziałania 55.32.9.024.0094
Przekaźnik miniaturowy serii 55 przeznaczony do sterowania obwodami DC o napięciu znamionowym 24 V; typ monostabilny z dwoma stykami przełącznymi i funkcją testu oraz wskaźnikiem LED i mechanicznym wskaźnikiem zadziałania, przystosowany do montażu w gniazdach serii 94 lub w układach PCB.
Cechy techniczne
- Znamionowy prąd styków: 10 A (model 2P)
- Liczba styków przełącznych: 2 (dwa styki przełączne — konfiguracja 2P)
- Napięcie sterowania (DC): nominalnie 24 V; zakres operacyjny 19,2–26,4 V DC
- Polaryzacja napędu: niespolaryzowany
- Tryb przełączania napędu: monostabilny (zwrot do pozycji spoczynkowej po odłączeniu napięcia)
- Rodzaj połączenia elektrycznego: połączenie wtykowe płaskie (płaskie złącza / ostrza)
- Wskaźniki i funkcje pomocnicze: wbudowany LED sygnalizujący zadziałanie oraz przycisk testujący; mechaniczny wskaźnik stanu styków
- Wymiary (S×W×G): 20,7 × 37,2 × 20,7 mm — kompaktowa obudowa do zastosowań przemysłowych
- Rodzaj styku: podwójny (dwa elementy przełączające w jednej obudowie)
Zastosowanie
- Sterowanie obwodami 24 V DC w automatyce przemysłowej i maszynach
- Moduły sygnalizacyjne i układy sterowania z wymogiem lokalnej weryfikacji działania (przycisk testujący)
- Integracja z gniazdami serii 94 oraz montaż na płytkach PCB w panelach rozdzielczych
- Systemy alarmowe, sterowniki pomp, napędy i urządzenia peryferyjne wymagające sygnalizacji LED i mechanicznego potwierdzenia zadziałania
