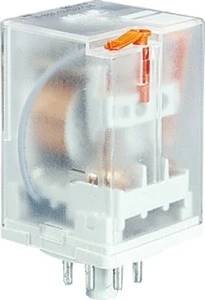

Przekaźnik przemysłowy 2P 10A 24V AC dioda LED+ warystor, do gniazd wtykowych R15-2012-23-5024-WTLV 804588
Przekaźnik bistabilny 2P przeznaczony do instalacji przemysłowych, z cewką 24 V AC i wbudowaną diodą LED oraz warystorem. Przeznaczony do montażu w gniazdach wtykowych R15-2012-23-5024-WTLV, do sterowania obwodami przemysłowymi o napięciu sterowania 24 V AC.
Cechy techniczne
- Znamionowe napięcie sterowania: 24 V AC (zakres 19,2–26,4 V) dla 50/60 Hz.
- Tryb przełączania: bistabilny (latching), napęd spolaryzowany.
- Liczba i typ styków: 2 styki przełączalne (2P); rodzaj styku: pojedynczy.
- Prąd znamionowy styków: 10 A.
- Elementy funkcyjne: wbudowana dioda LED sygnalizująca stan oraz warystor do ograniczania przepięć.
- Połączenie elektryczne: połączenie wtykowe, kompatybilne z gniazdem R15-2012-23-5024-WTLV.
- Wymiary (S × W × G): 35 × 54,4 × 35 mm.
- Stopień ochrony: IP40.
Pełne użycie produktu
- Sterowanie obwodami wykonawczymi w automatyce przemysłowej: włącz/wyłącz urządzeń, przełączanie zasilania odbiorników do 10 A.
- Zastosowanie w panelach sterowniczych z gniazdami wtykowymi R15-2012-23-5024-WTLV — szybki montaż i wymiana przekaźników bez lutowania.
- Ograniczanie zakłóceń i przepięć dzięki warystorowi; wizualna sygnalizacja stanu za pomocą diody LED ułatwia diagnostykę.
- Montaż i prace instalacyjne powinny wykonywać osoby wykwalifikowane; stosować się do specyfikacji technicznej i nie przekraczać parametrów znamionowych.
- W sytuacjach ryzykownych wdrażać podwójne systemy bezpieczeństwa; w przypadku awarii niezwłocznie odłączyć zasilanie i przeprowadzić kontrolę wizualną.
- Instalować w warunkach zgodnych ze stopniem ochrony IP40, zapewniać wentylację i przechowywać w oryginalnym opakowaniu przed montażem.
