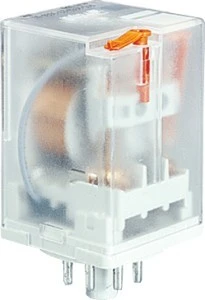

Przekaźnik przemysłowy 2P 10A 12V DC dioda przeciwprzepięciowa, do gniazd wtykowych R15-2012-23-1012-WTD 804528
Przekaźnik bistabilny 2P z cewką 12 V DC i wbudowaną diodą przeciwprzepięciową, przeznaczony do montażu w gniazdach wtykowych R15-2012-23-1012-WTD. Stosowany do sterowania obwodami DC i realizacji funkcji zatrzasku w instalacjach przemysłowych.
Cechy techniczne
- Znamionowe napięcie sterowania: 12 V DC; zakres pracy cewki: 9,6–13,2 V DC
- Tryb przełączania: bistabilny (zatrzaskowy) — utrzymanie stanu bez stałego zasilania cewki
- Polaryzacja napędu: spolaryzowany
- Rodzaj styków: pojedynczy obwód na biegun; liczba styków przełącznych: 2 (2P)
- Maksymalny prąd przełączania: 10 A (dla odpowiednio dobranego obciążenia i warunków pracy)
- Dioda przeciwprzepięciowa na cewce zapewniająca tłumienie impulsywnych przepięć podczas zmian stanu
- Rodzaj połączenia: połączenie wtykowe — kompatybilny z gniazdami R15-2012-23-1012-WTD
- Stopień ochrony: IP40
- Wymiary (S×W×G): 35 × 54,4 × 35 mm
Pełne użycie produktu
- Montaż w szafach sterowniczych i rozdzielnicach na gniazdach wtykowych R15-2012-23-1012-WTD do sterowania obwodami DC do 10 A
- Zastosowanie w układach automatyki przemysłowej wymagających funkcji zatrzasku (bistabilnej): pamięć stanu, przełączanie linii zasilania, interfejsy sterujące
- Integracja z systemami PLC i modułami wejść/wyjść gdzie wymagane są separacja i przełączanie obwodów DC
- Montaż i podłączanie powinny być wykonywane przez wykwalifikowany personel zgodnie ze specyfikacją techniczną; przed pracami serwisowymi odłączyć zasilanie
- Eksploatacja: nie przekraczać podanych parametrów, unikać modyfikacji, przeprowadzać regularne kontrole wzrokowe i natychmiast odłączać urządzenie w przypadku podejrzenia uszkodzenia
