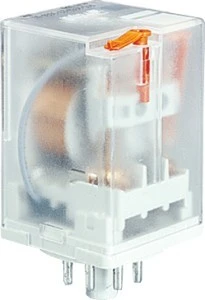

Przekaźnik przemysłowy 2P 10A 12V AC 10A dioda LED, do gniazd wtykowych R15-2012-23-5012-WTL 804569
Przekaźnik bistabilny 2P z diodą LED przeznaczony do montażu w gniazdach wtykowych R15-2012-23-5012-WTL. Stosowany w układach sterowania przemysłowego do przełączania obwodów o napięciu sterowania 12 V AC i prądzie obciążenia do 10 A.
Cechy techniczne
- Znamionowe napięcie sterowania: 12 V AC (50/60 Hz); zakres 9,6–13,2 V
- Tryb przełączania napędu: bistabilny (przekaźnik zatrzaskowy)
- Polaryzacja napędu: spolaryzowany
- Liczba styków przełącznych: 2 (dwa styki przełączne, każdy typu pojedynczy)
- Maksymalny prąd styków: 10 A (zgodnie z oznaczeniem 2P 10A)
- Rodzaj połączenia elektrycznego: połączenie wtykowe (do gniazd R15-2012-23-5012-WTL)
- Wskaźnik stanu: dioda LED
- Stopień ochrony: IP40
- Wymiary (S×W×G): 35 × 54,4 × 35 mm
Zastosowanie i sposób użycia
- Zastosowanie w rozdzielnicach i panelach sterowniczych do przełączania obciążeń resistywnych i indukcyjnych do 10 A.
- Integracja w systemach automatyki i sterowania maszyn, gdzie wymagane jest utrzymanie stanu przekaźnika bez ciągłego zasilania (funkcja bistabilna).
- Montaż w gniazdach wtykowych R15-2012-23-5012-WTL; stosować zgodne gniazdo wtykowe dla poprawnego połączenia elektrycznego.
- Instalację i prace konserwacyjne powierzać wykwalifikowanemu personelowi; przestrzegać specyfikacji technicznych i zakresu napięć sterowania (9,6–13,2 V AC).
- Regularne przeglądy wizualne i testy funkcjonalne; w przypadku uszkodzenia lub nieprawidłowego działania natychmiast odłączyć zasilanie i zgłosić serwis.
- Przechowywać w oryginalnym opakowaniu; unikać pracy z urządzeniem przy wilgotnych rękach oraz przekraczania dopuszczalnych parametrów.
