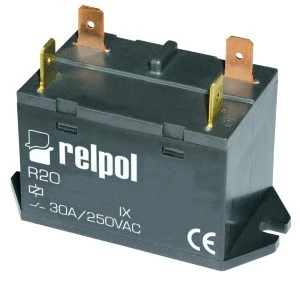

Przekaźnik przemysłowy 1Z 30A 24V DC Faston 6,3x0,8mm R20-3021-96-1024 2611749
Przekaźnik monostabilny 1Z z cewką DC 24 V przeznaczony do przełączania obciążeń do 30 A; stosowany jako element sterujący w instalacjach przemysłowych, układach automatyki i szafach rozdzielczych. Konstrukcja z połączeniem wtykowym (Faston 6,3×0,8 mm) ułatwia montaż i wymianę w polu.
Cechy techniczne
- Typ styków: pojedynczy styk zwierny (1Z, 1 NO)
- Znamionowy prąd styków: 30 A (przełączanie obciążeń DC/AC zgodnie z kartą katalogową producenta)
- Znamionowe napięcie sterowania Us (DC): 24 V; zakres pracy: 18–26,4 V
- Polaryzacja napędu: niespolaryzowany
- Tryb przełączania napędu: monostabilny (zwieranie styków przy zasileniu cewki)
- Rodzaj połączenia elektrycznego: połączenie wtykowe — złącza Faston 6,3×0,8 mm
- Wymiary (S × W × G): 33 × 35 × 67 mm
- Stopień ochrony: IP50 (ochrona przed dotykiem, brak szczelności na pył i wilgoć)
- Rodzaj napięcia sterowania: DC
- Liczba styków: rozwiernych 0, zwiernych 1, przełącznych 0
- Numer katalogowy: R20-3021-96-1024, indeks producenta: 2611749
Zastosowanie i sposób użycia
- Sterowanie obciążeniami DC i ogólne przełączanie mocy w układach automatyki przemysłowej (np. styczniki pomocnicze, układy grzewcze, napędy kompaktowe) — przy dopuszczalnym prądzie maks. 30 A.
- Wyjścia sterujące PLC i interfejsy sygnałowe wymagające separacji galwanicznej oraz szybkiej wymiany modułu dzięki złączom Faston.
- Montaż i serwis powinny wykonywać osoby wykwalifikowane; instalować zgodnie ze specyfikacją techniczną producenta oraz instrukcją bezpiecznego użytkowania.
- Zalecane działania eksploatacyjne: zapewnić margines napięciowy w układzie sterowania, stosować zalecane akcesoria montażowe, przeprowadzać okresowe inspekcje wizualne i odłączać zasilanie w przypadku uszkodzenia.
- Warunki przechowywania i eksploatacji: chronić przed wilgocią i zanieczyszczeniami; nie modyfikować konstrukcji przekaźnika.
