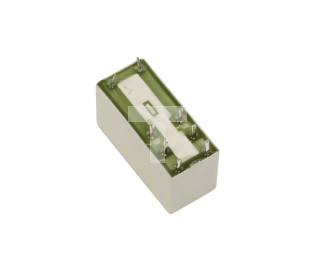

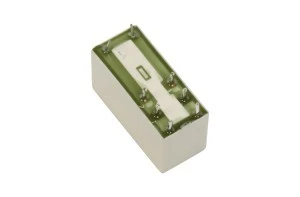

Przekaźnik miniaturowy 2P 8A 24V DC PCB AgNi RM84-2012-35-1024 600336
Przekaźnik miniaturowy 2P 8A 24V DC PCB AgNi RM84-2012-35-1024 600336 to elektromagnetyczny przekaźnik modułowy przeznaczony do montażu na płytce drukowanej; służy do przełączania obwodów przemysłowych i sterujących przy napięciu cewki 24 V DC.
Rodzaj połączenia elektrycznego: zacisk PCB (brak odłączalnych zacisków)
Polaryzacja napędu: niespolaryzowany; tryb przełączania napędu: pozostałość magnetyczna
Wymiary (mm): szer. 12,7 × wys. 29 × gł. 15,7
Stopień ochrony: IP67
Konstrukcja: bez wymuszonego prowadzenia styku, niekompletny z gniazdem
Kontakt i układ: brak styków rozwiernych/zwiernych (0/0), typ pojedynczy w ramach układu 2P
Zastosowanie
Przekaźnik miniaturowy 2P 8A 24V DC PCB AgNi RM84-2012-35-1024 600336 do montażu na płytkach PCB w modułach sterowania i interfejsach I/O.
Sterowanie obwodami przemysłowymi i automatyki maszynowej wymagającymi przełączania prądów do 8 A.
Aplikacje w urządzeniach pomiarowych, aparaturze laboratoryjnej oraz systemach telekomunikacyjnych, gdzie wymagane jest uszczelnienie (IP67).
Montaż i serwisowanie powinny być wykonywane przez wykwalifikowany personel zgodnie z dokumentacją producenta; unikać modyfikacji i nieprawidłowego podłączenia.
Dane techniczne
CN
85364190
Wysokość [mm]
29
Z odłączalnymi zaciskami
Nie
Tryb przełączania napędu
Pozostałość magnetyczna
Rodzaj styku
Pojedynczy
Rodzaj połączenia elektrycznego
Zacisk PCB
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
0
Znamionowe napięcie sterowania Us dla DC [V] do
24
Rodzaj napięcia sterowania
DC
Liczba styków zwiernych
0
Szerokość [mm]
12,7
Głębokość [mm]
15,7
Polaryzacja napędu
Niespolaryzowany
Z wymuszonym prowadzeniem styku
Nie
Kompletny z gniazdem
Nie
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
