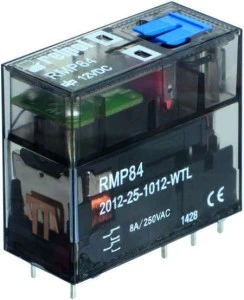

Przekaźnik miniaturowy 2P 8A 12V DC do obwodów drukowanych, raster 5mm, wys. 25,5mm RMP84‑2012‑25‑1012‑WTL 2615181

Przekaźnik miniaturowy 2P 8A 12V DC do obwodów drukowanych, raster 5mm, wys. 25,5mm RMP84-2012-25-1012-WTL 2615181

Miniaturowy przekaźnik bistabilny przeznaczony do montażu na płytkach drukowanych, z dwiema stykami przełącznymi (2P), cewka DC 12 V i zdolnością przełączania do 8 A; stosowany w układach sterowania, automatyce i aparaturze pomiarowej wymagającej kompaktowych elementów przełączających.

Cechy techniczne

• Znamionowe napięcie sterowania: 12 V DC (zakres pracy 8,4–18 V DC).
• Tryb napędu: bistabilny (przekaźnik zatrzaskowy — wymaga impulsu do przełączenia).
• Polaryzacja napędu: niespolaryzowany.
• Konfiguracja styków: 2 styki przełączne (2P), rodzaj styku: pojedynczy na biegun.
• Maksymalny prąd przełączalny: do 8 A (obciążenia rezystancyjne).
• Rodzaj połączenia elektrycznego: połączenie wtykowe, przeznaczone do montażu na PCB.
• Wymiary (S × W × G): 13 × 25,5 × 29 mm; raster styków: 5 mm.
• Stopień ochrony: IP40 — ochrona przed ciałami stałymi o średnicy >1 mm; brak ochrony przed wodą.
• Przeznaczony do pracy w układach z napięciem sterowania DC.

Pełne zastosowanie

• Sterowanie we/wy w układach automatyki przemysłowej: przełączanie sygnałów i zasilania do 8 A.
• Moduły wykonawcze na płytkach drukowanych w urządzeniach pomiarowych i kontrolnych.
• Systemy telemechaniki i sterowania z ograniczoną przestrzenią montażową wymagające niskoprofilowych przekaźników.
• Aplikacje wymagające przekaźników bistabilnych (zatrzaskowych) dla utrzymania stanu po zaniku impulsu sterującego.
• Uwagi instalacyjne: montaż i serwis tylko przez wykwalifikowany personel; stosować się do specyfikacji producenta, nie przekraczać parametrów znamionowych, nie wykonywać modyfikacji mechanicznych ani elektrycznych, zapewnić odpowiedne warunki termiczne i wentylację.
