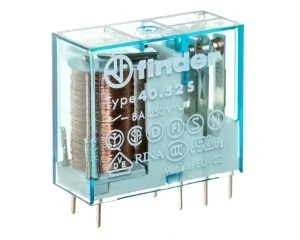

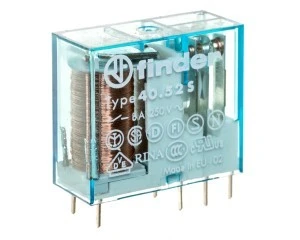

Przekaźnik miniaturowy 2P 8A 12V DC cewka czuła 40.52.7.012.0000

Przekaźnik miniaturowy 2P 8A 12V DC cewka czuła 40.52.7.012.0000

Miniaturowy przekaźnik elektromagnetyczny 2P przeznaczony do montażu na płytce PCB; przeznaczony do przełączania obciążeń do 8 A przy napięciu sterowania 12 V DC (cewka czuła). Stosowany w modułach sterowania, automatyce i układach sygnałowych.

Cechy techniczne

• Konfiguracja styków: 2 styki przełączne (2P), rodzaj styku: podwójny
• Znamionowy prąd przełączalny: 8 A
• Znamionowe napięcie cewki: 12 V DC (zakres znamionowego napięcia sterowania Us: 8,8–21 V DC)
• Cewka: czuła, polaryzacja napędu: niespolaryzowany
• Tryb przełączania napędu: monostabilny (zwrot do pozycji spoczynkowej po odłączeniu napięcia)
• Rodzaj połączenia elektrycznego: zacisk PCB (przeznaczony do montażu na płytce drukowanej)
• Wymiary (S × W × G): 29 × 25 × 12,4 mm
• Brak wymuszonego prowadzenia styku; niekompletny z gniazdem, bez odłączalnych zacisków

Zastosowanie

• Moduły przekaźnikowe i układy sterowania montowane bezpośrednio na PCB
• Przełączanie obwodów zasilania i sygnałowych o prądzie do 8 A
• Automatyka przemysłowa, urządzenia pomiarowe i kontrolno?sterujące
• Projekty elektroniki użytkowej i prototypowanie, gdzie wymagana jest czuła cewka i niewielkie gabaryty
