Przekaźnik miniaturowy 1Z 16A 6V DC, raster 5mm, do obwodów drukowanych IP67 RM85‑2021‑35‑1006 600101 /20szt./

Przekaźnik miniaturowy 1Z 16A 6V DC, raster 5mm, do obwodów drukowanych IP67 RM85-2021-35-1006 600101 /20szt./

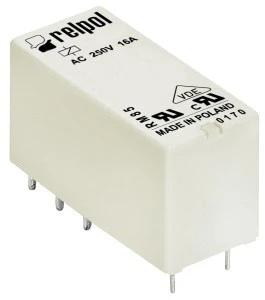

Przekaźnik miniaturowy RM85-2021-35-1006 to monostabilny przekaźnik elektromagnetyczny z pojedynczym stykiem zwiernym (1Z), przeznaczony do montażu w technologii przewlekanej na płytkach drukowanych o rastrze 5 mm; stosowany w aplikacjach sterowania i przełączania obciążeń do 16 A.

Cechy techniczne

• Napięcie sterowania (znamionowe): 6 V DC; zakres pracy: 4,2–15,3 V DC
• Tryb przełączania: monostabilny; polaryzacja napędu: niespolaryzowany
• Rodzaj styku: pojedynczy, zwierny (1 NO); liczba styków zwiernych: 1; rozwiernych: 0
• Maksymalny prąd przewodzenia styków: 16 A (kontakt mocy)
• Rodzaj połączenia elektrycznego: końcówki do lutowania (połączenie z końcówką lutowniczą) – montaż na PCB, raster 5 mm
• Wymiary obudowy: szerokość 12,7 mm × wysokość 15,7 mm × głębokość 29 mm
• Stopień ochrony: IP67 – ochrona przed pyłem i krótkotrwałym zanurzeniem

Pełne użycie produktu

• Zastosowania: automatyka przemysłowa, układy sterowania maszyn, moduły wejść/wyjść PLC, przekaźnikowe układy zabezpieczeń oraz urządzenia wykonawcze wymagające styków mocy do 16 A.
• Montaż: przewlekany na płytce drukowanej z rastrem 5 mm; lutowanie końcówek zgodnie z zaleceniami technologicznymi producenta.
• Warunki pracy: stosować w środowiskach wymagających ochrony IP67; zapewnić odpowiednią wentylację i warunki zgodne ze specyfikacją urządzenia.
• Wytyczne eksploatacyjne: instalację i prace serwisowe wykonywać przez wykwalifikowany personel; korzystać z urządzenia zgodnie ze specyfikacją techniczną; w przypadku awarii natychmiast odłączyć zasilanie i powiadomić służby utrzymania ruchu.
• Konserwacja i przechowywanie: nie modyfikować przekaźnika; wykonywać regularne kontrole wizualne; przechowywać w oryginalnym opakowaniu, chronić przed wilgocią i uszkodzeniami mechanicznymi.
