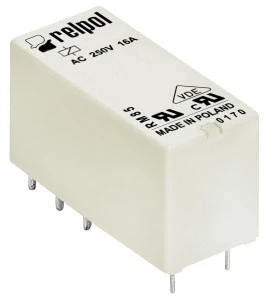

Przekaźnik miniaturowy 1Z 16A 60V DC Inrush (80A), raster 5mm, do obwodów drukowanych IP40 RM85‑5021‑25‑1060 855084 /20szt./

Przekaźnik miniaturowy 1Z 16A 60V DC Inrush (80A), raster 5mm, do obwodów drukowanych IP40 RM85-5021-25-1060 855084 /20szt./

Krótki przekaźnik miniaturowy przeznaczony do aplikacji DC na płytkach drukowanych, oferujący pojedynczy sty k zwierny (1Z) o obciążalności 16 A i zdolności prądu udarowego (inrush) do 80 A; stosowany w układach przełączania mocy niskonapięciowej, sterowania i zabezpieczeń.

Cechy techniczne

• Typ styku: pojedynczy sty k zwierny (1Z)
• Znamionowy prąd styków: 16 A (60 V DC)
• Prąd udarowy (Inrush): 80 A
• Znamionowe napięcie sterowania Us (DC): 60 V; dopuszczalny zakres podawany: 42–153 V DC
• Rodzaj napięcia sterowania: DC; polaryzacja napędu: niespolaryzowany
• Tryb przełączania napędu: monostabilny
• Rodzaj połączenia elektrycznego: połączenie z końcówką lutowniczą (montaż na PCB), raster wyprowadzeń: 5 mm
• Wymiary obudowy: szerokość 12,7 mm, wysokość 15,7 mm, głębokość 29 mm
• Stopień ochrony: IP40
• Liczba styków rozwiernych/przełącznych: 0; liczba styków zwiernych: 1

Pełne użycie produktu

• Zastosowania: sterowanie obwodami DC w układach automatyki, zasilaczach, urządzeniach telekomunikacyjnych, modułach zabezpieczeń oraz w systemach, gdzie wymagany jest krótki impulsowy prąd udarowy (np. zasilanie cewek, lamp, silników typu impulsowego).
• Montaż: montaż bezpośrednio na płytce drukowanej z użyciem lutowania końcówek; stosować raster 5 mm przewidziany w dokumentacji projektu PCB.
• Warunki eksploatacji: instalować w środowisku zgodnym z wymaganiami temperaturowymi i wilgotnościowymi urządzenia; zapewnić odpowiednią wentylację i unikać nadmiernego nagrzewania sąsiednich komponentów.
• Bezpieczeństwo i serwis: prace instalacyjne i naprawcze wykonywać wyłącznie przez wykwalifikowany personel; sprawdzić kompatybilność parametrów pracy i zapewnić margines bezpieczeństwa; odłączyć zasilanie w przypadku awarii.
• Przechowywanie i obsługa: przechowywać w oryginalnym opakowaniu w suchym miejscu, z dala od źródeł ciepła i substancji chemicznych; zabronione modyfikacje mechaniczne i elektryczne przekaźnika.
