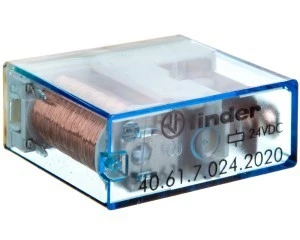

Przekaźnik miniaturowy 1P 16A 24V DC, stopień szczelności RTII 40.61.7.024.2020

Przekaźnik miniaturowy 1P 16A 24V DC, stopień szczelności RTII 40.61.7.024.2020

Miniaturowy przekaźnik 1P o zwierno-rozwiernej funkcji przełącznej przeznaczony do montażu na płytce PCB; stosowany do sterowania obwodami mocy i sygnałowymi w systemach automatyki, modułach sterujących i aplikacjach przemysłowych wymagających zatrzaskowego przełączania.

Cechy techniczne

• Konfiguracja styków: 1P – jeden styk przełączny (1 changeover).
• Znamionowy prąd przełączania: 16 A (przeznaczony do obciążeń do 16 A zgodnie z warunkami stykowymi).
• Napięcie sterowania: 24 V DC (zakres nominalny 24 V).
• Tryb przełączania: bistabilny (zatrzaskowy) – stan przekaźnika utrzymywany bez ciągłego zasilania cewki.
• Polaryzacja napędu: niespolaryzowany (brak ograniczeń kierunku napięcia sterującego).
• Rodzaj połączenia elektrycznego: zacisk PCB przeznaczony do montażu na płytce drukowanej.
• Wymiary (S × W × G): 29 × 25 × 12,4 mm — obudowa miniaturowa dobrze mieszcząca się w układach wielomodułowych.
• Stopień ochrony: IP20 (ochrona przed dotykiem palcem; brak ochrony przed wilgocią).
• Brak oddzielnych styków rozwiernych/zwiernych — pojedynczy styk przełączny realizuje funkcję przełączania.

Zastosowanie produktu

• Moduły przekaźnikowe na PCB w automatyce budynkowej i przemysłowej.
• Interfejsy pomiędzy układami sterującymi niskiego napięcia a obwodami zasilającymi do 16 A.
• Aplikacje wymagające zatrzaskowego przełączania i zachowania stanu po zaniku impulsu sterującego (np. pamięć stanu, przełączniki impulsowe).
• Sterowanie oświetleniem, obwodami grzewczymi i małymi silnikami w obrębie dozwolonego obciążenia styków.
• Wbudowanie w panele sterujące, płytki rozszerzeń PLC oraz urządzenia pomiarowe i sterujące.
