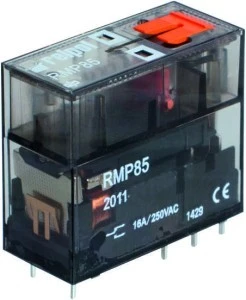

Przekaźnik miniaturowy 1P 16A 24V AC raster 5mm, wys. 25,5mm, do gniazd wtykowych RMP85‑2011‑25‑5024‑WT 2615200

Przekaźnik miniaturowy 1P 16A 24V AC raster 5mm, wys. 25,5mm, do gniazd wtykowych RMP85-2011-25-5024-WT 2615200

Miniaturowy przekaźnik elektromagnetyczny 1P o obciążalności styków 16 A z cewką AC 24 V, przeznaczony do montażu w gniazdach wtykowych serii RMP85-2011-25-5024-WT; stosowany w układach sterowania i automatyki przemysłowej wymagających kompaktowego wykonania.

Cechy techniczne

• Typ: przekaźnik miniaturowy, 1P (1 styk przełączny)
• Znamionowy prąd styków: 16 A
• Napięcie sterowania: 24 V AC (zakres pracy 18 ÷ 26,4 V przy 50/60 Hz)
• Tryb przełączania napędu: bistabilny; polaryzacja napędu: spolaryzowany
• Rodzaj styku: pojedynczy styk przełączny (Liczba styków rozwiernych: 0; zwiernych: 0)
• Połączenie elektryczne: połączenie wtykowe, kompatybilny z dedykowanym gniazdem RMP85-2011-25-5024-WT
• Wymiary: szer. 13 mm × wys. 25,5 mm × gł. 29 mm; raster styków: 5 mm
• Stopień ochrony: IP40

Zastosowanie i montaż

• Sterowanie sygnałowe w układach automatyki maszyn i instalacji przemysłowych — realizacja funkcji przełączania obwodów przy prądach do 16 A.
• Modułowe rozdzielnice i panele sterownicze z gniazdami wtykowymi — ułatwiona wymiana elementu bez lutowania.
• Systemy monitoringu i zabezpieczeń wymagające kompaktowych przekaźników bistabilnych z zachowaniem pozycji przy zaniku sterowania.
• Montaż i serwis powinny być wykonywane przez wykwalifikowany personel; stosować wyłącznie zalecane gniazdo i osprzęt, zachować marginesy bezpieczeństwa określone w dokumentacji producenta.
• Przed uruchomieniem sprawdzić poprawność podłączeń, zapewnić odpowiednią wentylację, instalować w warunkach temperaturowych i wilgotności zgodnych ze specyfikacją; w razie awarii odłączyć zasilanie i zgłosić serwis.
• Nie wykonywać modyfikacji mechanicznych ani elektrycznych; przechowywać w oryginalnym opakowaniu w suchym i chłodnym miejscu.
