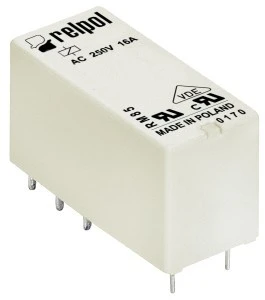

Przekaźnik miniat.1Z 16A 10V DC AgSnO2 cewka czuła 0,25W, raster 5mm, do obwodów druk. IP40 RM85‑3021‑25‑S010 604796 /20szt./

Przekaźnik miniat.1Z 16A 10V DC AgSnO2 cewka czuła 0,25W, raster 5mm, do obwodów druk. IP40 RM85-3021-25-S010 604796 /20szt./

Miniaturowy przekaźnik elektromagnetyczny typu 1Z (1 styk zwierny) przeznaczony do montażu na obwodach drukowanych; stosowany do przełączania obciążeń do 16 A przy niskim poborze mocy cewek. Dedykowany do modułów sterujących, urządzeń automatyki i aplikacji przemysłowych wymagających zwartego wykonania i lutowanych wyprowadzeń.

Cechy techniczne

• Konfiguracja styków: pojedynczy zwierny (1 NO, liczba styków zwiernych: 1; rozwiernych: 0; przełącznych: 0).
• Znamionowy prąd styków: 16 A.
• Znamionowe napięcie sterowania (Us) dla DC: 10 V; rodzaj napięcia sterowania: DC; cewka czuła o mocy 0,25 W.
• Materiał styków: AgSnO2 (srebro z tlenkiem cyny) — zwiększona odporność na zjawiska łukowe i dłuższa trwałość styków przy typowych obciążeniach.
• Tryb przełączania napędu: monostabilny; polaryzacja napędu: niespolaryzowany.
• Rodzaj połączenia elektrycznego: wyprowadzenia do lutowania (końcówka lutownicza); montaż na PCB, raster 5 mm.
• Wymiary (S × W × G): 12,7 × 15,7 × 29 mm.
• Stopień ochrony: IP40.

Pełne zastosowanie produktu

• Montaż na płytkach drukowanych w modułach przekaźnikowych, sterownikach PLC, panelach I/O i układach sygnalizacji.
• Przełączanie obciążeń rezystancyjnych oraz typowych obciążeń indukcyjnych w zakresie znamionowego prądu 16 A.
• Zastosowania w automatyce budynkowej i przemysłowej, systemach telemechaniki, zasilaczach i urządzeniach pomiarowych wymagających niskiego poboru mocy cewki.
• Stosować zgodnie ze specyfikacją producenta; instalację i prace serwisowe wykonywać przez wykwalifikowany personel oraz przeprowadzać regularne kontrole wizualne i odłączać zasilanie w przypadku uszkodzeń.
