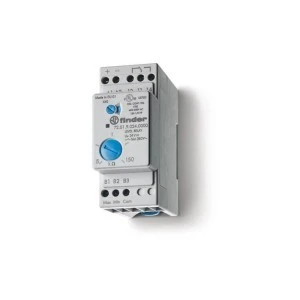

Przekaźnik kontroli poziomu cieczy przewodzących funkcja ES, EL, FS, FL, nastawy czułości 72.01.9.024.0000
Przekaźnik 72.01.9.024.0000 służy do wykrywania poziomu cieczy przewodzących w zbiornikach i instalacjach procesowych; urządzenie realizuje funkcje ES, EL, FS i FL oraz może sterować napełnianiem i opróżnianiem przy użyciu elektrod pomiarowych.
Cechy techniczne
- Zasada pomiaru: przewodność cieczy.
- Liczba wejść dla elektrod: 3 (umożliwia kontrolę jednego lub dwóch poziomów).
- Regulowana wartość nastawy czułości: tak, zakres 5–150 k? (typ 72.01).
- Rodzaj napięcia sterowania: DC, znamionowe Us = 24 V.
- Zwłoka czasowa zadziałania: regulowana, minimalna 0,5 s, maksymalna dozwolona 7 s.
- Liczba styków przełącznych: 1.
- Rodzaj połączenia elektrycznego: połączenie śrubowe.
- Wymiary: szerokość 35 mm, wysokość 84 mm, głębokość 54,6 mm.
- Montaż: szyna DIN (możliwość instalacji w rozdzielnicach przemysłowych).
Zastosowanie produktu
- Automatyczne sterowanie pompami i zaworami w układach napełniania i opróżniania.
- Monitorowanie poziomu cieczy przewodzących w zbiornikach procesowych i technologicznych.
- Systemy alarmowe poziomu oraz integracja z automatyką budynkową i PLC.
- Aplikacje w przemyśle spożywczym (np. kontrola poziomu mleka) oraz wodociągach (woda pitna), przy odpowiednim doborze elektrod.
- Niewskazane medium: nie nadaje się do cieczy niemających przewodności (np. woda destylowana) oraz cieczy łatwopalnych/nieprzewodzących, takich jak benzyna.
