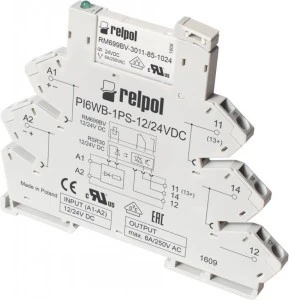

Przekaźnik interfejsowy 6,2mm 1P 24V AC/DC, zacisk sprężynowy PIR6WB-1PS-24VAC/DC-R 857489
Modułowy przekaźnik interfejsowy przeznaczony do montażu na szynie DIN 35 mm, stosowany do separacji i przesyłania sygnałów sterujących w układach automatyki przemysłowej i instalacjach budynkowych; typ z zaciskiem sprężynowym, sterowanie 24 V AC/DC.
Cechy techniczne
- Szerokość modułu: 6,2 mm; wymiary: 98,3 × 6,2 × 84,6 mm; masa ok. 55 g.
- Montaż: szyna DIN 35 mm; konstrukcja modułowa z uniwersalnym gniazdem i zaciskami sprężynowymi.
- Znamionowe napięcie sterowania Us: 24 V (AC 50 Hz, AC 60 Hz, DC).
- Liczba styków: 1 styk przełączny (1P).
- Elementy wykonawcze: gniazdo + elektronika PI6WB-1PS oraz miniaturowy przekaźnik wykonawczy (wersje elektromagnetyczne lub półprzewodnikowe).
- Rodzaje wyjść: styki AgSnO2, styki złocone, triak lub tranzystor (w zależności od wersji wykonawczej).
- Wbudowany filtr przeciwzakłóceniowy (wersja dla długich linii sterujących) oraz wskaźnik LED sygnalizujący stan pracy.
- Kompatybilność: współpraca z 20-polowym złączem grzebieniowym ZG20; możliwość grupowania modułów.
- Parametry przełączania: maksymalne napięcie obciążenia do 400 V AC i 250 V DC; częstotliwość łączeń do 360 cykli/h (zależnie od wersji wykonawczej).
- Zaciski sprężynowe umożliwiają szybkie i trwałe połączenie przewodów bez użycia narzędzi.
- Dodatkowe akcesoria: płytki opisowe do oznaczania modułów.
Zastosowanie produktu
- Interfejsy między sterownikami PLC a obwodami wykonawczymi oraz separacja galwaniczna sygnałów.
- Rozdzielanie i wzmacnianie sygnałów w instalacjach automatyki maszyn i procesów.
- Sterowanie z długich linii sygnałowych z wykorzystaniem filtrów przeciwzakłóceniowych.
- Systemy automatyki budynkowej, panele sterujące i rozdzielnice modułowe.
- Aplikacje wymagające kompaktowych modułów przekaźnikowych z prostym montażem i szybką wymianą.
