Przekaźnik elektromagnetyczny przemysłowy 2Z AC1-25 A / 400 V AC3 -15 A / 400 V AgSnO2 RG25-3022-28-3380 863978

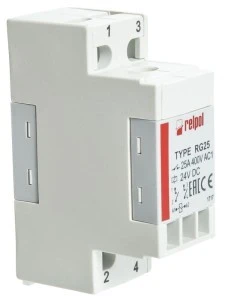

Przekaźnik elektromagnetyczny Relpol RG25-3022-28-3380 to małogabarytowe urządzenie przemysłowe przeznaczone do montażu na szynie 35 mm, z cewką AC 380 V. Stosowany jest do przełączania obwodów mocy w systemach automatyki, HVAC oraz do sterowania elektromagnesami i przekaźnikami pomocniczymi.
Cechy techniczne
- Konfiguracja styków: 2 styki zwierne (materiał styków AgSnO2).
- Klasy pracy łączeniowej: AC1 — 25 A / 400 V; AC3 — 15 A / 400 V.
- Znamionowe napięcie sterowania Us (AC 50 Hz): 380 V; rodzaj napięcia sterowania: AC.
- Moc łączeniowa: do 10 kVA (zgodnie ze specyfikacją rodziny RG25).
- Montaż: szyna DIN 35 mm (montaż standardowy na szynie).
- Połączenie elektryczne: połączenie śrubowe zapewniające pewny zacisk przewodów.
- Wymiary: szerokość 53,7 mm, wysokość 75,5 mm, głębokość 26 mm — kompaktowa konstrukcja do rozdzielnic.
- Stopień ochrony: IP20 — ochrona przed dotykiem palcem, przeznaczony do montażu w obudowach.
- Przeznaczenie styków i materiał AgSnO2 poprawiają trwałość przy częstym łączeniu obciążeń indukcyjnych.
Zastosowanie produktu
- Sterowanie silnikami i obciążeniami w trybie AC1/AC3 w instalacjach przemysłowych.
- Systemy automatyki budynkowej i HVAC — załączanie pomp, wentylatorów, zaworów.
- Sterowanie elektromagnesami oraz aplikacje z wysoką mocą łączeniową do 10 kVA.
- Rozdzielnice sterownicze i moduły kontrolne wymagające małogabarytowych przekaźników na szynę 35 mm.
- Zalecenia eksploatacyjne: montaż i podłączenia wykonuje personel wykwalifikowany; stosować się do wymagań producenta dotyczących przewymiarowania zabezpieczeń, unikać przegrzewania, wykonywać okresowe kontrole wizualne i pomiarowe.
