Przekaźniki czasowe

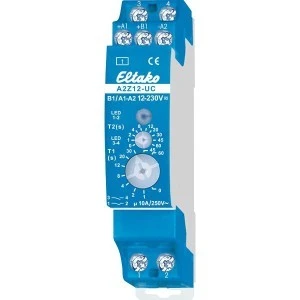

A2Z12-UC to przekaźnik dwustopniowego opóźnienia zadziałania z dwoma niezależnymi zestykami zwiernymi. Po podaniu sygnału sterowniczego najpierw biegnie czas T1, po którym zamyka się pierwszy zestyk, a potem czas T2, po którym zamyka się drugi. Dzięki temu dwa odbiorniki można załączać jeden po drugim z jednego sygnału.
Najważniejsze cechy
- dwa zestyki zwierne bezpotencjałowe (1-2 oraz 3-4) załączane kolejno
- czasy T1 i T2 nastawiane niezależnie w zakresie 0–60 s
- technika hybrydowa i bardzo cichy odgłos łączenia
- położenie każdego zestyku sygnalizuje osobna dioda
- uniwersalne napięcie sterownicze 12–230 V UC
- przy zaniku napięcia zasilania następuje zdefiniowane wyłączenie
Dane techniczne
| Zestyki | 1+1 zwierny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 1000 W |
|---|
| Świetlówki ze statecznikiem konwencjonalnym (nieskompensowane / skompensowane lub statecznik elektroniczny) | 500 VA / 250 VA |
|---|
| Prąd łączeniowy DC1 12 V / 24 V DC | maks. 8 A |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Czasy T1 / T2 | 0–60 s każdy |
|---|
| Strata w czuwaniu | 0,4 W |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Szerokość | 1 moduł (18 mm), szyna DIN |
|---|
Zastosowanie
Sekwencyjne załączanie dwóch odbiorników z jednego sygnału sterowniczego, tak aby nie startowały równocześnie i ich prądy załączeniowe nie sumowały się w instalacji. Zestyki bezpotencjałowe pozwalają łączyć także obwody niskonapięciowe 12 lub 24 V DC.
Pytania z montażu
Co się dzieje, gdy sygnał sterowniczy zniknie w trakcie odliczania?
Odliczanie zaczyna się od nowa od czasu T1.
Czy po zaniku zasilania zestyki zostaną załączone?
Nie. Przy zaniku napięcia zasilania przekaźnik wykonuje zdefiniowane wyłączenie.
