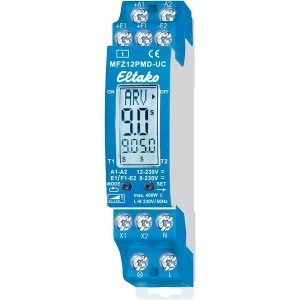

MFZ12PMD-UC to w pełni elektroniczny wielofunkcyjny przekaźnik czasowy na szynę DIN z wyjściem Power MOSFET zamiast zestyku. Łączy 18 funkcji czasowych ze ściemnianiem: przy jasności minimalnej ustawionej powyżej zera nie wyłącza światła, tylko ściemnia je do zadanej wartości, a załączenie i wyłączenie może odbywać się łagodną rampą.
Najważniejsze cechy
- 18 funkcji, m.in. RV, AV, AV+, TI, TP, IA, IF, EW, AW, EAW, ARV, ARV+, ES, SRV, ESV, ER
- czasy do 99 h, 600 nastaw czasowych, osobny drugi czas przy TI, TP, IA, EAW, ARV i ARV+
- parametry MIN, MAX, rampa soft-on/off (RMP) i tryb LED+ dla lamp wymagających ścinania na narastaniu
- wyjście półprzewodnikowe o praktycznie nieograniczonej liczbie łączeń, automatyczne rozpoznawanie lampy
- nastawy zapisywane w pamięci EEPROM, dostępne zaraz po powrocie zasilania
Dane techniczne
| Wyjście | Power MOSFET, do 400 W |
|---|
| Ściemnialne lampy LED 230 V | do 400 W (ścinanie na opadaniu), do 100 W (ścinanie na narastaniu) |
|---|
| Moc z modułami LUD12-230V | do 3600 W (zaciski X1, X2) |
|---|
| Napięcie sterownicze | 12–230 V UC lokalnie, 8–230 V UC wejścia centralne, odseparowane galwanicznie |
|---|
| Prąd podświetlenia przycisków (neonówek) | 5 mA od 110 V napięcia sterowniczego |
|---|
| Zakres czasów | 0,1 s – 99 h |
|---|
| Strata w czuwaniu | 0,3 W |
|---|
| Stopień ochrony | IP50 obudowa / IP20 zaciski |
|---|
| Szerokość / głębokość | 1 moduł (18 mm) / 58 mm |
|---|
Zastosowanie
Funkcje czasowe dla oświetlenia, przy których zamiast twardego wyłączenia potrzebne jest ściemnienie, np. światło nocne na korytarzu po upływie czasu. Z modułem SUD12/1-10V przekaźnik steruje statecznikami elektronicznymi z interfejsem 1–10 V.
Pytania z montażu
Dlaczego po upływie czasu światło nie gaśnie całkowicie?
Parametr MIN (jasność w stanie wyłączonym) jest ustawiony powyżej zera. Fabrycznie wynosi 0; zakres ustawień to 0 oraz 10–89 %.
Zmiany w ustawieniach nie zostały zapisane – co się stało?
Jeśli 25 sekund po ostatnim naciśnięciu element wciąż miga, cykl wprowadzania kończy się automatycznie, a zmiany przepadają. Każde wprowadzenie trzeba zakończyć przyciskiem MODE.
Jak ustawić MIN i MAX?
W podmenu otwieranym przytrzymaniem MODE dłużej niż 2 sekundy. MAX musi leżeć co najmniej 10 stopni powyżej MIN.
