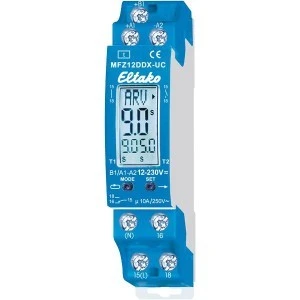

MFZ12DDX-UC to wielofunkcyjny przekaźnik czasowy nastawiany cyfrowo, z wyświetlaczem LC i 18 funkcjami. Czasy wprowadza się co do wartości przyciskami MODE i SET, a w trakcie odliczania wyświetlacz pokazuje czas pozostały.
Najważniejsze cechy
- 18 funkcji, m.in. opóźnienia RV, AV, ARV, generatory taktu TI i TP, formierze impulsów oraz ES, SRV i ESV
- do 99 godzin i 600 nastaw czasu
- osobno nastawiane czasy w funkcjach TI, TP, IA, EAW, ARV i ARV+
- 1 zestyk przełączny bezpotencjałowy, technologia Duplex (DX)
- nastawy zapisane w pamięci EEPROM
Dane techniczne
| Zestyk | 1 przełączny bezpotencjałowy 10 A / 250 V AC |
|---|
| Lampy LED 230 V | do 200 W |
|---|
| Lampy żarowe i halogenowe | do 2000 W |
|---|
| Prąd łączeniowy DC1 12 V / 24 V DC | maks. 8 A |
|---|
| Napięcie sterownicze | 12–230 V UC |
|---|
| Zakres czasu | do 99 h, 600 nastaw |
|---|
| Nastawianie | przyciski MODE i SET |
|---|
| Strata w czuwaniu | 0,05–0,5 W |
|---|
| Stopień ochrony obudowa / zaciski | IP50 / IP20 |
|---|
| Szerokość | 1 moduł (18 mm), szyna DIN |
|---|
Zastosowanie
Rozdzielnice, w których potrzebne są dokładnie odmierzone czasy, a nastawa ma być czytelna na wyświetlaczu, a nie odgadywana z położenia przełączników. Jeden typ obsługuje opóźnienia, takt, impulsy i funkcje przekaźnika bistabilnego (impulsowego), co upraszcza dobór i zapas części.
Pytania z montażu
Co pokazuje wyświetlacz?
Przy ON i OFF – stan i symbol zestyku. Przy pozostałych funkcjach – nastawione czasy, skrót funkcji i symbol zestyku; w trakcie odliczania miga czas bieżący i widać czas pozostały.
Dlaczego wprowadzone zmiany przepadły?
Jeśli przez 25 sekund od ostatniego naciśnięcia nic nie zostanie zatwierdzone, cykl wprowadzania kończy się, a zmiany nie są zapisywane.
Czy po zaniku zasilania trzeba ustawiać wszystko od nowa?
Nie. Parametry są zapisane w EEPROM i po powrocie zasilania są od razu dostępne.
